KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2010



PYTANIE NR 30.

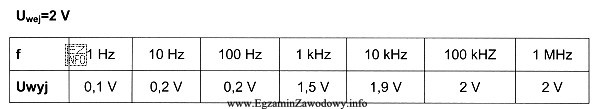

Podczas zdejmowania charakterystyki pasma przenoszenia filtrów wyniki zanotowano w poniższej tabeli. Jakiego rodzaju filtr był badany, jeżeli napięcie wejściowe wynosiło 2 V?
Podczas zdejmowania charakterystyki pasma przenoszenia filtrów wyniki zanotowano w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując tabelę, widzimy, że napięcie wyjściowe (Uwyj) osiąga wartość bliską napięciu wejściowemu (Uwe=2V) przy wysokich częstotliwościach (100 kHz i 1 MHz), co jest charakterystyczne dla filtru górnoprzepustowego. Filtr taki przepuszcza sygnały o wysokich częstotliwościach, tłumiąc sygnały o niskich częstotliwościach, co jest zgodne z danymi z tabeli.
