W zapisie GRAFCET (stosowanym do opisu sterowania sekwencyjnego) występują elementy takie jak kroki i przejścia, a także konstrukcje pozwalające opisać rozdzielenie przebiegu na kilka gałęzi.

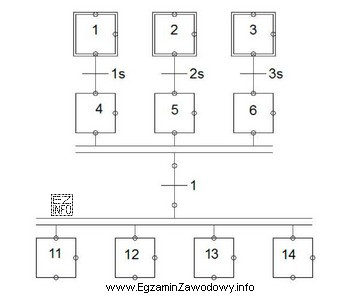

Podwójne linie poziome są używane do realizacji współbieżności: diagram może zostać rozgałęziony na kilka procedur sekwencyjnych wykonywanych równolegle, a później gałęzie mogą zostać zsynchronizowane (złączone) w jednym miejscu. W praktyce odpowiada to sytuacji, gdy w maszynie dwa lub więcej podprocesów ma się toczyć jednocześnie, a kolejny etap ma ruszyć dopiero po spełnieniu warunku zakończenia wszystkich wymaganych gałęzi.
Dlatego poprawna jest odpowiedź: "współbieżną procedur sekwencyjnych."
- Odpowiedź "kroku w procedurze sekwencyjnej." jest błędna, ponieważ krok ma własny symbol i nie jest oznaczany samymi podwójnymi liniami; podwójne linie odnoszą się do struktury rozgałęzienia/złączenia, a nie do pojedynczego stanu (kroku).
- Odpowiedź "pominięcia procedur sekwencyjnych." jest błędna, bo GRAFCET nie używa podwójnych linii jako znaku "pomijania"; pominięcie wynikałoby z warunków przejść lub innej logiki, nie z symbolu współbieżności.
- Odpowiedź "wyboru procedury sekwencyjnej." jest błędna, ponieważ wybór alternatywny (OR) oznacza sytuację, w której realizowana jest jedna z gałęzi, zależnie od warunków; podwójne linie dotyczą współbieżności (AND), czyli realizacji wielu gałęzi równocześnie.
Wskazówka egzaminacyjna: jeśli w treści pojawiają się słowa "równolegle", "jednocześnie", "synchronizacja" – szukaj konstrukcji współbieżnej. Jeśli "jedna z dróg", "alternatywa" – chodzi o rozgałęzienie wyboru.
