KWALIFIKACJA MEC5 - STYCZEŃ 2018

PYTANIE NR 38.

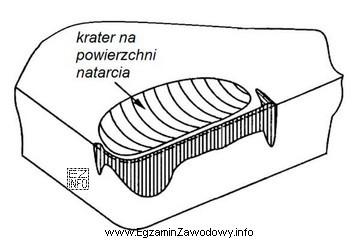

Pojawienie się krateru na powierzchni natarcia płytki wieloostrzowej przedstawionej na rysunku spowodowane jest zużyciem
Ilustracja przedstawia schematyczny rysunek płytki wieloostrzowej używanej w obróbce mechanicznej, z zaznaczonym kraterem na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Krater na powierzchni natarcia jest typową postacią zużycia kraterowego, które powstaje głównie w wyniku dyfuzji składników między wiórem a materiałem narzędzia w warunkach wysokiej temperatury i silnego tarcia. Pozostałe mechanizmy częściej odpowiadają za zatarcia lub pęknięcia, nie za krater na natarciu.

Pełne wyjaśnienie:

Krater na powierzchni natarcia płytki skrawającej to charakterystyczny objaw tzw. zużycia kraterowego. W praktyce obróbki skrawaniem najczęściej wiąże się ono z mechanizmem dyfuzyjnym: w strefie kontaktu wióra z narzędziem występują bardzo wysokie temperatury oraz naciski, co sprzyja wzajemnemu przenikaniu (transportowi) składników chemicznych pomiędzy materiałem obrabianym/wiórem a materiałem narzędzia. W efekcie materiał narzędzia jest "wypłukiwany" z obszaru największego oddziaływania wióra i tworzy się ubytek w formie krateru.

Odpowiedź "cieplnym" jest nieprecyzyjna jako mechanizm zużycia: wysoka temperatura jest warunkiem sprzyjającym wielu zjawiskom, ale sama w sobie nie opisuje konkretnego sposobu ubytku materiału. W diagnostyce zużycia narzędzi zwykle rozróżnia się mechanizmy (np. dyfuzja, adhezja), a nie ogólne określenie "cieplne".

Odpowiedź "adhezyjnym" (przywieranie i zrywanie mikrozłączy) częściej prowadzi do nieregularnych narostów, zatarć i wyrywań materiału, a nie do typowego, zlokalizowanego krateru na powierzchni natarcia. Adhezja może współwystępować w procesie, ale nie jest zwykle główną przyczyną klasycznego krateru.

Odpowiedź "zmęczeniowym" odnosi się do uszkodzeń wynikających z cyklicznych obciążeń (np. pęknięcia, wykruszenia krawędzi), co jest inną postacią degradacji niż kraterowe "wypłukanie" materiału na natarciu. Zmęczenie częściej kojarzy się z pęknięciami termomechanicznymi i wykruszaniem, a nie z gładkim ubytkiem w strefie kontaktu wióra.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się "krater" oraz "powierzchnia natarcia", najpierw rozważ zużycie kraterowe i mechanizmy związane z wysoką temperaturą w kontakcie wiór–narzędzie, przede wszystkim dyfuzję.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Krater to ubytek materiału na powierzchni natarcia w miejscu intensywnego kontaktu wióra z narzędziem. Powstaje tam, gdzie tarcie i temperatura są największe, a jego obecność jest typowym wskaźnikiem zużycia kraterowego i pogorszenia geometrii ostrza.
W strefie wiór–narzędzie panują wysokie temperatury, które ułatwiają dyfuzję składników pomiędzy materiałem narzędzia i wiórem. Długotrwały kontakt prowadzi do stopniowego "ubywania" materiału narzędzia w tym obszarze, co tworzy charakterystyczny krater.
Adhezja częściej daje nieregularne ślady: przywieranie, narost, lokalne wyrwania i zatarcia. Dyfuzja częściej wiąże się z bardziej "typowym" kraterem na natarciu, związanym z wysoką temperaturą w miejscu spływu wióra. W praktyce zjawiska mogą się nakładać, ale krater na natarciu silnie sugeruje dyfuzję.
Ryzyko rośnie przy wysokiej prędkości skrawania i długim czasie kontaktu wióra z narzędziem, bo wtedy temperatura w strefie skrawania jest wysoka. Znaczenie ma też para materiałów (obrabiany–narzędzie) oraz warunki chłodzenia i smarowania.
Najsilniej wpływa prędkość skrawania, bo w dużym stopniu decyduje o temperaturze w strefie skrawania. Wpływ mają też posuw i głębokość skrawania (przez obciążenie i kontakt wióra), ale typowo wzrost prędkości najbardziej przyspiesza mechanizmy dyfuzyjne.
W opisie mechanizmów zużycia narzędzi zwykle rozróżnia się zjawiska takie jak adhezja, dyfuzja czy utlenianie. Temperatura jest warunkiem, który je nasila, ale określenie "cieplne" bywa zbyt ogólne, bo nie wskazuje, jak dokładnie powstaje ubytek materiału.
Krater zmienia geometrię ostrza, może osłabiać krawędź skrawającą i pogarszać kontrolę spływu wióra. To zwiększa ryzyko wykruszeń, pogarsza jakość powierzchni i stabilność procesu. W efekcie spada trwałość narzędzia oraz rośnie prawdopodobieństwo nagłego uszkodzenia płytki.
Najczęściej na powierzchni natarcia, w strefie, po której spływa wiór i gdzie występuje największe tarcie. Dokładne położenie zależy od warunków skrawania, materiału obrabianego i geometrii płytki, ale zawsze jest to obszar kontaktu wióra z natarciem.
Typowe błędy to: utożsamianie każdego ubytku z adhezją, ignorowanie miejsca zużycia (natarcie vs przyłożenie), oraz wybór zbyt ogólnego opisu ("cieplne") zamiast mechanizmu. Pomaga zasada: krater + natarcie kieruje uwagę na zużycie kraterowe i dyfuzję.
Warto nauczyć się par: postać zużycia ↔ mechanizm (np. krater na natarciu ↔ dyfuzja; pęknięcia/wykruszenia ↔ zmęczenie). Ćwicz rozpoznawanie na zdjęciach płytek i łącz to z warunkami skrawania (temperatura, prędkość, materiały), bo to najczęściej jest klucz w testach.
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne

Eksperci podkreślają: "Pozostałe mechanizmy częściej odpowiadają za zatarcia lub pęknięcia, nie za krater na natarciu."

Źródła:

  • ISO 3685: Tool-life testing with single-point turning tools (zakres: zużycie narzędzia i kryteria trwałości, w tym zużycie kraterowe)
  • M. C. Shaw, "Metal Cutting Principles" (rozdziały dot. mechanizmów zużycia narzędzi: adhezja, dyfuzja, zużycie kraterowe)
  • Poradnik Inżyniera – "Obróbka skrawaniem" (WNT; rozdziały: trwałość narzędzi skrawających i postacie zużycia, w tym krater na powierzchni natarcia)

Materiały:

  • Podręczniki do obróbki skrawaniem omawiające zużycie narzędzi (rozdziały: trwałość ostrza i mechanizmy zużycia)
  • Karty katalogowe producentów płytek skrawających (sekcje: typowe postacie zużycia i ich przyczyny)
  • Materiały dydaktyczne z tribologii skrawania i temperatury w strefie skrawania
