W licznikach stosowanych w sterownikach PLC wejścia mają ściśle określone role: część z nich służy do zliczania impulsów (zwiększanie lub zmniejszanie wartości), a część do sterowania pracą licznika, np. jego zerowania.

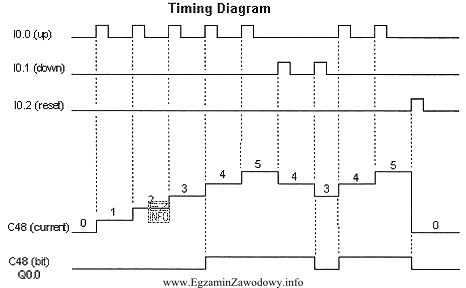

Jeżeli wejście I0.2 (zgodnie z przedstawionym diagramem czasowym) odpowiada za funkcję zerowania, to pojawienie się na nim stanu wysokiego powoduje ustawienie stanu licznika na wartość początkową, najczęściej 0. Taki sygnał resetu jest typowy w automatyce: pozwala szybko skasować dotychczasowe zliczenia po spełnieniu warunku (np. koniec cyklu, skasowanie alarmu, rozpoczęcie nowej partii produkcyjnej).
Odpowiedź "pomniejszenie stanu licznika o 1" jest błędna, bo zmniejszanie o 1 wynika z działania wejścia zliczającego w dół (lub impulsu na wejściu odejmującym), a nie z typowego wejścia reset. Podobnie "powiększenie stanu licznika o 1" dotyczy wejścia zliczającego w górę (impulsów, często liczonych na zboczu narastającym), a nie sygnału kasowania.
Odpowiedź "zmianę kierunku zliczania" również nie pasuje do resetu: kierunek zliczania zwykle realizuje się osobnym wejściem lub parametrem (np. wybór trybu góra/dół albo sygnał DIR), a jego przełączenie nie jest tym samym co wyzerowanie aktualnej wartości.
Na egzaminie warto pamiętać rozróżnienie: wejścia zliczające zmieniają wartość o 1 (lub o określony krok), natomiast wejścia sterujące (reset/enable) zmieniają stan pracy licznika lub kasują wynik. Diagram czasowy pomaga rozpoznać, które zdarzenie powoduje skutek obserwowany na wyjściu/stanie licznika.
