KWALIFIKACJA TKO5 - STYCZEŃ 2018



PYTANIE NR 26.
Połączenie uzwojeń DN transformatora z prostownikami należy wykonać

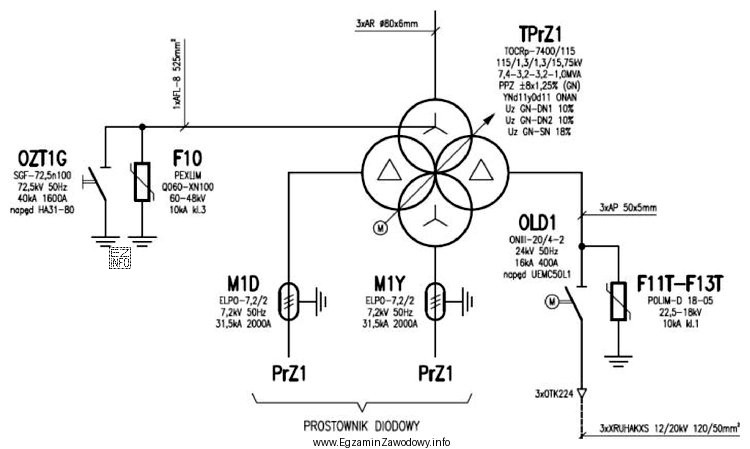

Ilustracja przedstawia schemat elektryczny związany z połączeniem uzwojeń transformatora z prostownikami, co jest kluczowym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie uzwojeń transformatora z prostownikami w układach dużych prądów wykonuje się zwykle jako most szynowy: ma małą rezystancję, dużą obciążalność prądową i sztywną konstrukcję. Wykonanie okapturzone poprawia bezpieczeństwo obsługi (osłona przed dotykiem) i ogranicza ryzyko uszkodzeń w eksploatacji.

Pełne wyjaśnienie:

W układach zasilania trakcji elektrycznej połączenie między uzwojeniami transformatora a prostownikami pracuje w warunkach bardzo dużych prądów oraz zmiennych obciążeń. Z tego powodu kluczowe są: małe straty mocy na połączeniu, ograniczenie nagrzewania, wysoka niezawodność mechaniczna i łatwość kontroli w utrzymaniu.

Rozwiązanie "napowietrzny most szynowy okapturzony" jest typowe dla takich torów prądowych, ponieważ:

  • szyny zapewniają dużą obciążalność prądową i małą rezystancję przejść,
  • sztywna konstrukcja lepiej znosi drgania oraz siły elektrodynamiczne przy prądach zwarciowych,
  • okapturzenie pełni funkcję osłonową: zmniejsza ryzyko przypadkowego dotyku części czynnych i poprawia bezpieczeństwo podczas czynności eksploatacyjnych.

Pozostałe odpowiedzi są mniej właściwe w tym zastosowaniu:

  • "linka aluminiowo-stalowa" jest rozwiązaniem kojarzonym głównie z liniami napowietrznymi i nie daje porównywalnej sztywności oraz stabilności geometrycznej toru prądowego wymaganego w obrębie urządzeń stacyjnych i prostownikowych.
  • "aluminiowy przewód rurowy" bywa stosowany jako element torów prądowych, ale w pytaniu chodzi o typowy sposób wykonania połączenia uzwojeń z prostownikami; w praktyce w takich miejscach częściej spotyka się mosty szynowe z osłonami, które ułatwiają także prowadzenie połączeń i ich inspekcję.
  • "kabel SN" dotyczy innego zakresu zastosowań (sieci średniego napięcia). Połączenie transformator–prostownik w rozumieniu toru dużych prądów po stronie zasilania prostownika nie jest typowym miejscem dla kabli SN, a wybór takiej technologii nie odpowiada charakterowi połączeń prądowych w obrębie urządzeń prostownikowych.

Wskazówka egzaminacyjna: w pytaniach o połączenia transformator–prostownik zwracaj uwagę na słowa sugerujące duże prądy i wymóg bezpiecznej, osłoniętej konstrukcji. To zwykle kieruje na rozwiązania szynowe (mosty, tory prądowe), a nie na typowe przewody/kable linii elektroenergetycznych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest most szynowy w podstacji trakcyjnej?
Most szynowy to odcinek toru prądowego wykonany z metalowych szyn, łączący aparaty (np. transformator i prostownik). Stosuje się go tam, gdzie płyną duże prądy, bo ma małe straty, jest sztywny mechanicznie i ułatwia kontrolę połączeń oraz temperatury w czasie eksploatacji.
Dlaczego połączenia szynowe są lepsze przy dużych prądach niż kable?
Szyny mają zwykle mniejszą rezystancję i lepsze odprowadzanie ciepła przy tej samej obciążalności prądowej. Dają też sztywną geometrię toru prądowego, co jest ważne przy siłach elektrodynamicznych podczas zwarć. Kable są elastyczne, ale w torach bardzo dużych prądów mogą trudniej spełnić wymagania cieplne i montażowe.
Co oznacza, że most szynowy jest okapturzony?
Okapturzenie oznacza zastosowanie osłony (kaptura) nad częściami czynnymi toru prądowego. Celem jest ograniczenie ryzyka przypadkowego dotyku, poprawa bezpieczeństwa personelu oraz zmniejszenie prawdopodobieństwa uszkodzeń eksploatacyjnych, np. wskutek przypadkowego kontaktu narzędzi lub zabrudzeń.
Jakie zagrożenia ogranicza okapturzenie toru prądowego?
Osłony ograniczają głównie ryzyko porażenia prądem przez dotyk bezpośredni, a także ryzyko zwarć przypadkowych (np. przez narzędzia, elementy metalowe lub zanieczyszczenia). Dodatkowo mogą stabilizować warunki pracy w polu aparaturowym, zmniejszając skutki przypadkowych zdarzeń podczas oględzin i prac utrzymaniowych.
Czy linka aluminiowo-stalowa nadaje się do połączeń transformator–prostownik?
Zwykle nie jest to rozwiązanie preferowane w obrębie urządzeń prostownikowych. Linka aluminiowo-stalowa jest typowa dla linii napowietrznych, gdzie liczy się wytrzymałość na rozciąganie na przęsłach. Połączenia transformator–prostownik wymagają stabilnego, niskostratnego toru dużych prądów i często lepiej spełniają je rozwiązania szynowe.
Kiedy w stacjach stosuje się przewody rurowe zamiast szyn?
Przewody rurowe można spotkać jako elementy torów prądowych w niektórych układach stacyjnych, gdy wynika to z projektu, gabarytów lub sposobu prowadzenia połączeń. W pytaniach egzaminacyjnych kluczowe jest jednak rozpoznanie, że połączenie transformator–prostownik dotyczy obwodów dużych prądów, gdzie typowym skojarzeniem są mosty szynowe z osłonami.
Dlaczego odpowiedź z kablem SN bywa pułapką na egzaminie?
Kabel SN brzmi "profesjonalnie", ale dotyczy sieci średniego napięcia, a nie typowego toru dużych prądów w połączeniu transformator–prostownik. To przykład pułapki opartej na skojarzeniu z zasilaniem energetycznym. Warto analizować funkcję połączenia: tutaj liczy się prąd i konstrukcja toru, a nie tylko poziom napięcia.
Jak rozpoznać w zadaniu, że chodzi o tor prądowy dużych prądów?
Podpowiedzią są elementy takie jak prostownik oraz połączenie bezpośrednio z uzwojeniem transformatora w obrębie podstacji. W takich miejscach prądy są znaczne, a wymagania eksploatacyjne wymuszają rozwiązania o małych stratach i dobrej sztywności. Dlatego często poprawną odpowiedzią są szyny/mosty szynowe, a nie typowe przewody liniowe.
Jakie błędy najczęściej popełniają uczniowie w pytaniach o połączenia szynowe?
Najczęstsze błędy to wybór odpowiedzi "z brzegu" na podstawie skojarzenia z liniami napowietrznymi lub kablami energetycznymi, bez oceny warunków pracy (duży prąd, nagrzewanie, siły zwarciowe). Często też ignoruje się słowo sugerujące wymagania BHP (np. osłony), które wskazuje na rozwiązania okapturzone.
Jak przygotować się do pytań o prostowniki i podstacje trakcyjne na TKO.5?
Ucz się schematów funkcjonalnych: transformator, prostownik, tory prądowe i zabezpieczenia. Zwracaj uwagę na typowe technologie wykonania połączeń (szyny, mosty, izolacja/osłony) oraz na argumenty eksploatacyjne: nagrzewanie, straty, dostęp do przeglądów, bezpieczeństwo. Pomaga też analiza typowych błędów: "kabel" nie zawsze oznacza najlepszy wybór.
