KWALIFIKACJA ELM1 - STYCZEŃ 2023

PYTANIE NR 23.
Połączenie zacisku L2 przemiennika częstotliwości ze źródłem zasilania należy wykonać przewodem w izolacji o kolorze

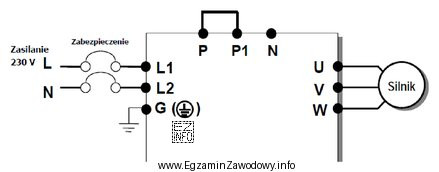

Ilustracja przedstawia schemat elektryczny związany z połączeniem przemiennika częstotliwości z silnikiem elektrycznym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Identyfikacja żył przewodów zasilających ma kluczowe znaczenie dla bezpieczeństwa i poprawnego serwisu układów z falownikiem.
Dobór koloru izolacji powinien odpowiadać przyjętym zasadom oznaczeń dla danego typu zacisku oraz dokumentacji producenta urządzenia, aby uniknąć pomyłek przy podłączeniu.

Pełne wyjaśnienie:

W układach automatyki przemysłowej przemiennik częstotliwości (falownik) jest urządzeniem zasilanym z sieci, a jego zaciski wejściowe są zwykle oznaczane symbolami typu L1/L2/L3 (dla torów zasilania) oraz dodatkowo N i PE, zależnie od wykonania i układu sieci.

Kolor izolacji przewodu jest elementem identyfikacji funkcji żyły. W praktyce powinien być dobierany tak, aby:

  • minimalizować ryzyko pomyłki podczas montażu i uruchomienia,
  • ułatwiać diagnostykę i prace utrzymania ruchu,
  • być spójny z dokumentacją (schemat, opis zacisków, lista kabli),
  • pozostawać zgodny z zasadami oznaczania przewodów przyjętymi w danym środowisku/standardzie.

Odpowiedź "niebieskim" wskazuje na przypisanie określonego koloru do żyły podłączanej do zacisku L2 w kontekście przyjętego klucza odpowiedzi. Pozostałe propozycje ("brązowym", "białym", "czerwonym") są kolorami spotykanymi w różnych praktykach zakładowych lub historycznych systemach oznaczeń, ale bez jednoznacznego wskazania standardu mogą prowadzić do niezgodności z wymaganiami identyfikacji.

W zadaniach egzaminacyjnych kluczowe jest rozpoznanie, że pytanie dotyczy kolorystyki przewodów dla konkretnego zacisku, a nie np. przekroju żyły czy sposobu ekranowania. Na stanowisku pracy zawsze należy dodatkowo potwierdzić oznaczenia na podstawie schematu producenta i dokumentacji projektu, a przed uruchomieniem wykonać wymagane kontrole bezpieczeństwa.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zacisk L2 najczęściej odnosi się do jednego z torów wejściowego zasilania (obok L1 i L3) w układzie wielofazowym. Dokładne znaczenie zawsze należy potwierdzić w schemacie podłączeń producenta, bo oznaczenia mogą zależeć od wersji falownika i sposobu zasilania.
Kolory izolacji służą identyfikacji funkcji żyły, aby ograniczyć ryzyko pomyłek. W praktyce spotyka się zestawy barw wynikające z norm i standardów zakładowych. Najbezpieczniej jest stosować się do dokumentacji projektu i urządzenia oraz do przyjętych zasad oznaczeń w danym zakładzie.
Kolor ułatwia szybkie rozpoznanie funkcji przewodu podczas montażu, uruchomienia i serwisu. Błędna identyfikacja może skutkować pomyłką przy podłączeniu, trudniejszą diagnostyką lub ryzykiem niebezpiecznych sytuacji podczas prac elektrycznych. Spójność kolorów wspiera też czytelność dokumentacji.
Nie. Kolor jest pomocą, ale nie zastępuje sprawdzenia oznaczeń zacisków i schematu producenta. W praktyce występują różnice standardów oraz modernizacje starszych instalacji. Zawsze należy weryfikować połączenia według dokumentacji i wykonywać kontrolę poprawności przed uruchomieniem.
Częste błędy to: sugerowanie się nawykiem kolorystycznym zamiast schematem, mylenie wejścia zasilania z wyjściem na silnik, pomijanie przewodu ochronnego PE, brak uporządkowania oznaczników w szafie oraz niedokładne dokręcenie zacisków. Każdy z nich może powodować awarie lub zagrożenie.
Oznaczniki stosuje się szczególnie wtedy, gdy przewody mają jednakową barwę (np. w przewodach wielożyłowych), gdy instalacja jest rozbudowana lub gdy wymagane jest jednoznaczne oznaczenie numerem/celem połączenia. W automatyce oznaczniki często są standardem, bo ułatwiają serwis i modernizacje.
Spójność zmniejsza liczbę pomyłek podczas pracy pod presją czasu, poprawia bezpieczeństwo oraz przyspiesza diagnostykę. Ułatwia też przekazanie instalacji innemu zespołowi i ogranicza ryzyko błędów przy rozbudowie. W praktyce utrzymania ruchu czytelność okablowania ma duży wpływ na czas przestoju.
Należy porównać połączenia z dokumentacją, skontrolować obecność i ciągłość PE, poprawność zacisków zasilania oraz dokręcenie śrub, a także wykonać wymagane pomiary i oględziny. Dopiero po spełnieniu procedur bezpieczeństwa można przejść do próbnego uruchomienia zgodnie z instrukcją producenta.
Tak. W praktyce przemysłowej można spotkać instalacje wykonane według różnych, także starszych, zasad oznaczania. Dlatego podczas prac modernizacyjnych nie wolno zakładać, że kolor zawsze oznacza tę samą funkcję. Kluczowe są pomiary, schematy, opisy oraz konsekwentne oznaczanie przewodów.
Warto opanować podstawowe oznaczenia zacisków (L, N, PE), rozumieć rolę identyfikacji przewodów i ćwiczyć czytanie schematów podłączeń urządzeń (falownik, stycznik, zasilacz). Dobrze jest też rozwiązywać testy i zwracać uwagę, czy pytanie dotyczy norm, czy dokumentacji producenta.
info

Statystycznie 66% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • IEC 60445:2017, Basic and safety principles for man-machine interface, marking and identification — Identification of equipment terminals, conductor terminations and conductors

Materiały:

  • Instrukcja podłączeń (manual) konkretnego modelu przemiennika częstotliwości używanego w ćwiczeniach
  • Materiały dydaktyczne z podstaw instalacji elektrycznych i oznaczania przewodów
  • Normy/wytyczne dotyczące identyfikacji żył i zacisków (w zakresie wymaganym na egzamin)
