W siłowniku dwustronnego działania prędkość ruchu zależy głównie od natężenia przepływu powietrza/oleju oraz od tego, czy przepływ jest ograniczany po stronie zasilania czy po stronie upustu. Gdy w treści jest mowa o spowolnieniu wsuwania tłoczyska na wylocie, chodzi o regulację typu meter-out, czyli dławienie strumienia opuszczającego komorę siłownika.
Podczas wsuwania tłoczyska jedna komora jest zasilana (do niej dopływa medium), a druga jest opróżniana (z niej medium wypływa do wydechu/powrotu). Dławienie "na wylocie" wykonuje się więc na przewodzie tej opróżnianej komory. Taka metoda zwykle daje stabilniejszy ruch przy zmianach obciążenia, bo ogranicza możliwość "uciekania" siłownika oraz zmniejsza skłonność do szarpania.
Zawór dławiąco-zwrotny jest elementem jednokierunkowej regulacji: w jednym kierunku pozwala na swobodny przepływ (przez zawór zwrotny), a w przeciwnym kierunku wymusza przepływ przez dławik. Aby układ spowalniał konkretny kierunek ruchu, trzeba dobrać orientację zaworu tak, by w tym kierunku ruchu strumień na wylocie był dławiony, a w kierunku przeciwnym ruch przebiegał bez takiego ograniczenia (lub z innym dławikiem).

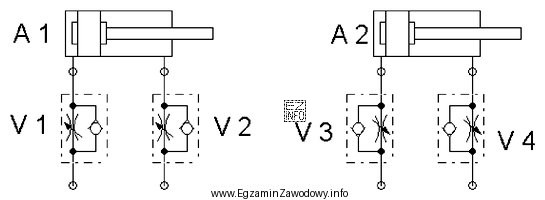

Odpowiedź "V3" jest poprawna, ponieważ przedstawia połączenie, w którym zawór dławiąco-zwrotny jest wpięty przy właściwej komorze siłownika oraz ma właściwy zwrot obejścia zwrotnego: przy wsuwaniu tłoczyska wypływ z komory opróżnianej jest dławiomy (spełnia warunek "na wylocie"), a przepływ w stronę napełniania tej komory pozostaje swobodny.
Pozostałe warianty (V1, V2, V4) są błędne typowo z jednego z powodów:
- pokazują dławienie po stronie dopływu (meter-in), a nie na wylocie,
- mają odwróconą orientację zaworu dławiąco-zwrotnego (dławienie działa w przeciwnym kierunku ruchu),
- dotyczą niewłaściwej komory siłownika dla ruchu wsuwania, więc ograniczają przepływ w sytuacji, w której nie odpowiada to wymaganemu spowolnieniu.
Wskazówka egzaminacyjna: najpierw ustal, która komora jest opróżniana przy danym ruchu tłoczyska, a dopiero potem sprawdź, czy dławik jest na przewodzie tej komory oraz czy obejście zwrotne jest ustawione tak, by dławienie dotyczyło wypływu, nie dopływu.
