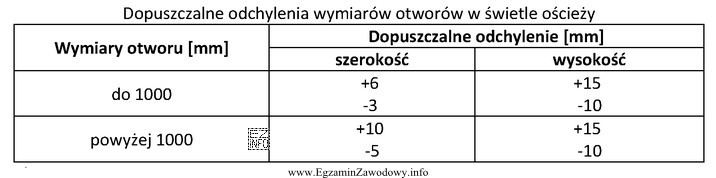

Najpierw zamień wymiary z dokumentacji na milimetry: 90×200 cm = 900×2000 mm. Następnie tolerancje dobiera się osobno dla szerokości i wysokości, zgodnie z progami w tabeli.
1) Szerokość (900 mm)
Wartość 900 mm należy do zakresu "do 1000", więc dopuszczalne odchylenie szerokości to +6/-3. Oznacza to:
minimum: 900 − 3 = 897 mm
maksimum: 900 + 6 = 906 mm
Dopuszczalny przedział szerokości: 897–906 mm.
2) Wysokość (2000 mm)
Wartość 2000 mm jest "powyżej 1000", a dla wysokości w tabeli podano odchylenie +15/-10. Zatem:
minimum: 2000 − 10 = 1990 mm
maksimum: 2000 + 15 = 2015 mm
Dopuszczalny przedział wysokości: 1990–2015 mm.
3) Sprawdzenie podanych otworów
- 896×2015 mm: wysokość mieści się w przedziale, ale szerokość 896 mm jest mniejsza niż 897 mm, więc otwór jest wykonany nieprawidłowo.
- 897×1991 mm: 897 jest równe minimum, 1991 jest ≥1990; oba wymiary są dopuszczalne.
- 903×1990 mm: 903 mieści się w 897–906, a 1990 jest równe minimum; oba wymiary są dopuszczalne.
- 905×2012 mm: oba wymiary mieszczą się w dopuszczalnych przedziałach.
Typowe pułapki na egzaminie: mylenie +6/-3 z tolerancją symetryczną (±6) oraz wybór jednego wiersza tabeli dla obu wymiarów bez sprawdzenia, czy dany wymiar jest "do 1000" czy "powyżej 1000".
