Rozpoznanie rodzaju rysunku technicznego opiera się na tym, do jakiego celu rysunek jest używany w dokumentacji.

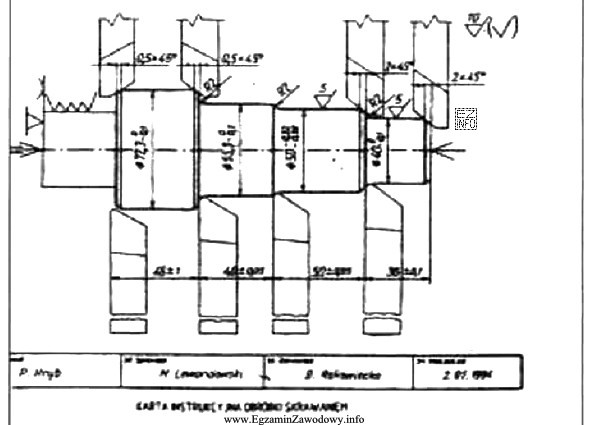

Odpowiedź "operacyjny" oznacza rysunek przygotowany z myślą o konkretnej operacji (etapie) procesu. Taki rysunek bywa powiązany z technologią wykonania: pokazuje stan przedmiotu lub układ istotny dla danej czynności, aby wykonawca mógł poprawnie i powtarzalnie zrealizować etap pracy. W praktyce pomaga ograniczyć błędy wykonawcze oraz ułatwia organizację bezpiecznej pracy, bo wskazuje informacje potrzebne właśnie w tym kroku.
Dlaczego pozostałe odpowiedzi nie pasują:
- "złożeniowy" – typowo przedstawia wyrób jako zespół złożony z wielu części, relacje między elementami i ich wzajemne położenie. Służy raczej do orientacji w budowie zespołu niż do prowadzenia pojedynczej operacji technologicznej.
- "wykonawczy" – najczęściej dotyczy pojedynczego detalu i zawiera komplet danych do jego wykonania i kontroli (wymiary, tolerancje, wymagania). Jego celem jest wytworzenie części jako takiej, a nie opis jednego etapu procesu.
- "montażowy" – koncentruje się na montażu, czyli łączeniu elementów, kolejności i sposobie złożenia. Jeśli rysunek ma służyć stricte do złożenia wyrobu, wówczas "montażowy" byłby właściwy, jednak rysunek operacyjny jest związany z operacją procesu (niekoniecznie montażem).
Wskazówka egzaminacyjna: najpierw oceń, czy rysunek pokazuje detal, zespół, instrukcję montażu, czy etap operacji. Dopiero potem dopasuj nazwę: wykonawczy (detal), złożeniowy (zespół), montażowy (złożenie), operacyjny (operacja procesu).
