KWALIFIKACJA ELM3 - CZERWIEC 2014 (test 2)

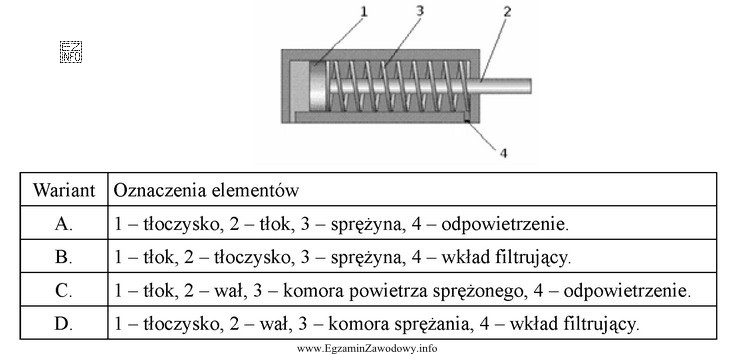

W siłowniku pneumatycznym poprawne nazwanie elementów wynika z ich funkcji i typowego położenia na rysunku złożeniowym.

• Tłoczysko to pręt połączony z tłokiem, który wysuwa się na zewnątrz siłownika i przekazuje siłę na mechanizm wykonawczy. Na rysunkach zwykle jest to długi, wąski element wychodzący z korpusu.
• Tłok pracuje wewnątrz cylindra, rozdziela komory i pod wpływem ciśnienia przemieszcza się, powodując ruch tłoczyska. Często jest pokazany jako element o większej średnicy dopasowany do średnicy cylindra.
• Sprężyna (jeśli występuje) świadczy zwykle o siłowniku jednostronnego działania z powrotem sprężynowym. Jej zadaniem jest cofnięcie układu po zaniku zasilania powietrzem lub po przełączeniu sterowania.
• Odpowietrzenie to otwór/kanalizacja umożliwiająca ujście powietrza z komory, która nie jest aktualnie zasilana, aby nie tworzyć przeciwciśnienia i zapewnić prawidłowy ruch tłoka.

Najczęstsze pomyłki wynikają z mylenia tłoka z tłoczyskiem (oba są elementami ruchomymi, ale w innym miejscu) oraz z traktowania odpowietrzenia jak króćca zasilania. Zasilanie doprowadza powietrze, a odpowietrzenie je odprowadza – na schematach i przekrojach te miejsca mogą wyglądać podobnie, dlatego trzeba analizować funkcję elementu w układzie.

W praktyce serwisowej właściwe nazewnictwo jest kluczowe: ułatwia zamawianie części, diagnozę (np. brak powrotu może wskazywać sprężynę) oraz poprawny montaż i kontrolę szczelności.
