Pętla abonencka to dwuprzewodowe połączenie między centralą a urządzeniem abonenckim. W różnych stanach pracy oczekuje się innych wartości prądu, dlatego wynik pomiaru zawsze trzeba porównać z właściwym wymaganiem dla danego stanu.

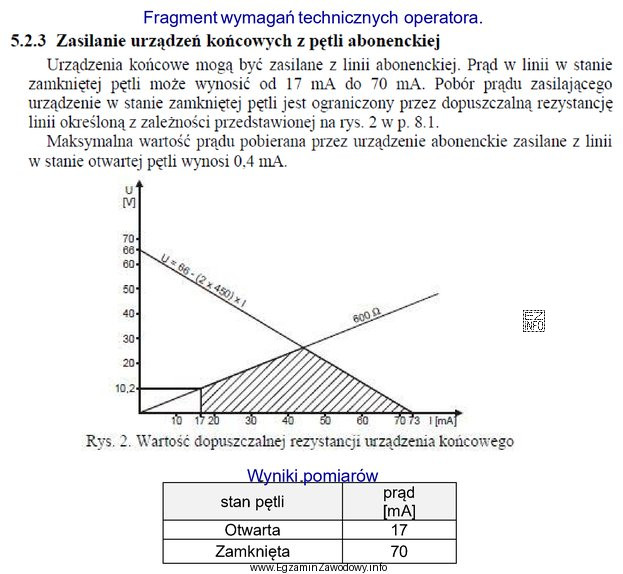

Wymagania techniczne (z treści materiału):
- dla pętli zamkniętej prąd roboczy ma mieścić się w zakresie 17–70 mA,
- dla pętli otwartej maksymalny prąd pobierany to 0,4 mA (prąd upływu/czuwania).
Wyniki pomiarów:
- stan "Otwarta": 17 mA,
- stan "Zamknięta": 70 mA.
Wniosek dla stanu otwartego: skoro dopuszczalne jest maks. 0,4 mA, a zmierzono 17 mA, to występuje przekroczenie limitu. Taki wynik sugeruje usterkę (np. zwarcie, uszkodzenie izolacji lub nieprawidłowe podłączenie), bo w spoczynku nie powinien płynąć prąd zbliżony do roboczego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "za mały w stanie otwartym" – błędne, bo w stanie otwartym problemem jest przekroczenie wartości maksymalnej, a nie zbyt mały prąd; tu prąd jest zdecydowanie zbyt duży.
- "za duży w stanie zamkniętym" – błędne, bo 70 mA mieści się w dopuszczalnym zakresie 17–70 mA (to górna granica, ale nadal dopuszczalna).
- "za mały w stanie zamkniętym" – błędne, bo 70 mA nie jest wartością zbyt małą; jest wysoka, lecz nadal zgodna z wymaganiami.
Wskazówka egzaminacyjna: najpierw dopasuj stan (otwarta/zamknięta), potem sprawdź, czy warunek jest "max" czy "zakres". To ogranicza typowy błąd mylenia prądu upływu z prądem roboczym.
