KWALIFIKACJA MOT2 - CZERWIEC 2016

PYTANIE NR 11.

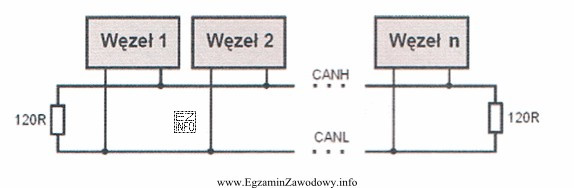

Poszczególne układy funkcjonalne połączone za pomocą magistrali CAN, przedstawione na rysunku, połączone są względem siebie
Ilustracja przedstawia schemat połączeń w systemie magistrali CAN, który jest używany w kontekście elektromechaniki pojazdów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W sieci CAN wszystkie węzły (sterowniki/układy funkcjonalne) są dołączone do wspólnej pary przewodów magistrali, czyli "równolegle" względem siebie.
Połączenie szeregowe oznaczałoby przepływ sygnału przez kolejne urządzenia, a pierścień wymagałby zamkniętej pętli transmisyjnej.

Pełne wyjaśnienie:

Magistrala CAN jest siecią, w której wiele sterowników (ECU) korzysta ze wspólnego medium transmisyjnego. W praktyce oznacza to, że poszczególne węzły są dołączone do tej samej magistrali (najczęściej pary przewodów CAN-H i CAN-L) i "widzą" tę samą komunikację. Taki sposób podłączenia opisuje się jako połączenie równoległe węzłów względem siebie.

Dlaczego "równolegle" jest poprawne?
Bo każdy węzeł jest przyłączony do wspólnej linii i nie jest elementem, przez który musi przejść sygnał, aby dotrzeć do kolejnego urządzenia. W magistrali CAN ramki są rozgłaszane w sieci, a decyzja o ich przyjęciu zależy od identyfikatora i filtrów w odbiorniku.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Szeregowo – połączenie szeregowe sugeruje łańcuch: sygnał przechodzi "przez" kolejne urządzenia. W takiej topologii awaria jednego elementu mogłaby odciąć następne, a to nie odpowiada zasadzie działania CAN jako wspólnej magistrali.
  • Pierścieniowo – topologia pierścienia wymaga zamknięcia połączenia w pętlę i przekazywania sygnału wokół pierścienia. CAN typowo nie pracuje jako ring; w pojazdach spotyka się raczej magistralę (linia) z dołączonymi węzłami.
  • Szeregowo-równolegle – ta odpowiedź bywa wybierana, gdy na schemacie widać odgałęzienia, ale w CAN węzły nadal są dołączone do wspólnej magistrali; sam fakt istnienia odcinków/odgałęzień nie oznacza klasycznego połączenia mieszanego jak w obwodach elementów wykonawczych.

Wskazówka egzaminacyjna: jeśli na rysunku widzisz jedną "magistralę" i wiele sterowników podpiętych do niej krótkimi odgałęzieniami, myśl o połączeniu równoległym węzłów, a nie o szeregu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznacza to, że każdy sterownik (węzeł) jest dołączony do tej samej magistrali (wspólnej linii komunikacyjnej), a nie "wpięty" kolejno jeden za drugim. Ramki CAN są widoczne dla wszystkich węzłów, a odbiór zależy od identyfikatora i filtrów.
W połączeniu szeregowym sygnał musiałby przechodzić przez kolejne urządzenia, a awaria jednego mogłaby odciąć następne. W CAN węzły są dołączone do wspólnego medium i komunikują się przez magistralę, bez "przekazywania" sygnału przez sąsiedni sterownik.
W typowych instalacjach pojazdowych CAN pracuje jako magistrala (linia) z dołączonymi węzłami, a nie jako ring. Skojarzenie z pierścieniem częściej dotyczy innych technologii sieciowych. Na egzaminie CAN najczęściej identyfikuje się jako topologię magistralową/"równoległą" węzłów.
Najczęściej widać wspólną parę przewodów (CAN-H i CAN-L) biegnącą przez instalację oraz wiele sterowników podłączonych do tej pary. Dodatkową wskazówką są opisy złączy i oznaczenia linii, ale kluczowe jest wspólne medium dla wielu węzłów.
Węzłami są zwykle sterowniki/ECU (np. silnika, ABS/ESP, skrzyni, nadwozia, komfortu), które wysyłają i odbierają ramki CAN. Każdy taki moduł jest dołączony do magistrali i uczestniczy w komunikacji zgodnie z rolą w systemie.
To określenie bywa używane potocznie, gdy widzi się odgałęzienia na rysunku, ale nie zawsze ma sens dla CAN. W CAN kluczowe jest to, że węzły są dołączone do wspólnej magistrali. Same odgałęzienia przewodów nie tworzą klasycznego układu mieszanego jak w obwodach zasilania.
Bo umiejętność czytania schematów i rozumienia sposobu połączenia węzłów ułatwia diagnostykę: wybór punktów pomiarowych, ocenę przerw i zwarć, lokalizację problemów z komunikacją. To podstawowa kompetencja w mechatronice pojazdowej.
Najczęściej myli się "magistralę" z "szeregiem" (bo moduły są narysowane jeden po drugim) albo z "pierścieniem" (bo brzmi sieciowo). Pomaga zasada: jeśli wiele modułów jest podpiętych do jednej wspólnej linii, to węzły są połączone równolegle.
Nie musi. Ponieważ węzły są dołączone do wspólnej magistrali, odłączenie jednego modułu zwykle nie "odcina" pozostałych jak w szeregu. Wyjątkiem mogą być uszkodzenia linii (zwarcie, przerwa) lub elementy pośredniczące (np. bramy), ale to inny mechanizm niż topologia szeregowa.
Ucz się na schematach: rozpoznawaj CAN-H/CAN-L, węzły ECU i sposób dołączenia do wspólnej linii. Powtórz pojęcia topologii (magistrala, gwiazda, pierścień, szereg). Trenuj też interpretację rysunków, bo na egzaminie często są kluczowe.
info

Około 46% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • ISO 11898-2:2016, Road vehicles — Controller area network (CAN) — Part 2: High-speed medium access unit
  • Robert Bosch GmbH, "CAN Specification Version 2.0", 1991
  • CAN in Automation (CiA), "CAN physical layer and topology" (materiały edukacyjne CiA) - https://www.can-cia.org/ (dostęp: 2026-02-18)

Materiały:

  • Materiały producentów sterowników/diagnostyki dotyczące sieci CAN (opis topologii, terminacji, podstaw sygnału)
  • Dokumentacja techniczna pojazdów: schematy instalacji z zaznaczeniem CAN-H/CAN-L i węzłów ECU
  • Podręczniki szkolne z mechatroniki/elektromechaniki pojazdowej omawiające magistrale komunikacyjne

Aktualizacja pytania: 31.03.2026
