KWALIFIKACJA MOT5 - STYCZEŃ 2014

PYTANIE NR 3.

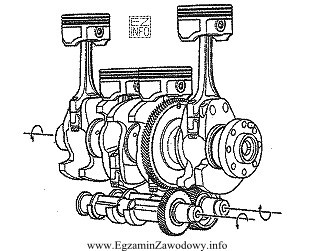

Rysunek przedstawia sposób wyrównoważenia sił bezwładności drugiego rzędu w silniku tłokowym za pomocą
Ilustracja przedstawia schematyczny rysunek techniczny silnika tłokowego z zaznaczonymi elementami mechanizmu równoważenia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Siły bezwładności drugiego rzędu w silniku tłokowym ogranicza się najczęściej przez zastosowanie wałków wyrównoważających, które wytwarzają siły o przeciwnym zwrocie i odpowiedniej częstotliwości. Przeciwciężary wału korbowego kompensują głównie niewyważenie mas wirujących i część składowych pierwszego rzędu, nie zastępują układu wałków.

Pełne wyjaśnienie:

W silniku tłokowym podczas ruchu tłoka i korbowodu powstają zmienne w czasie siły bezwładności. W analizie mechanizmu korbowo-tłokowego wyróżnia się m.in. składowe pierwszego rzędu (o częstotliwości związanej z prędkością obrotową wału) oraz drugiego rzędu (o częstotliwości dwukrotnie większej, wynikającej z geometrii i nieliniowości ruchu tłoka).

Aby ograniczyć odczuwalne drgania (NVH) pochodzące od sił bezwładności drugiego rzędu, stosuje się wałki wyrównoważające. Są to dodatkowe wałki z mimośrodami/ciężarkami, napędzane od wału korbowego w taki sposób, by generowały siły o odpowiedniej wartości i przeciwnym zwrocie do niepożądanych sił wypadkowych. W praktyce często są to dwa wałki obracające się przeciwnie, co pozwala zredukować wibracje bez wprowadzania niekorzystnych momentów.

Odpowiedź "przeciwciężarów wału korbowego" jest typową pułapką: przeciwciężary służą do wyważania wału (mas wirujących) oraz do ograniczania części obciążeń dynamicznych, ale nie eliminują skutecznie składowych drugiego rzędu wynikających z ruchu posuwisto-zwrotnego tłoków.

Stwierdzenie "wyrównoważenia siły odśrodkowej" nie wskazuje na konkretne rozwiązanie konstrukcyjne; to raczej opis efektu, który może być osiągany różnymi metodami. Z kolei "specjalna konstrukcja wału korbowego" może wpływać na wyważenie i sztywność układu, ale sama w sobie nie jest standardową metodą kompensacji sił bezwładności drugiego rzędu tak skuteczną jak wałki wyrównoważające.

W diagnostyce pojazdu wiedza ta pomaga powiązać charakter drgań z możliwą usterką (np. zużycie łożysk wałków, problem z napędem, błędne ustawienie po remoncie) i dobrać właściwy kierunek kontroli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Są to okresowo zmienne siły wynikające z ruchu posuwisto-zwrotnego tłoków, których składowa zmienia się z częstotliwością dwukrotnie większą niż prędkość obrotowa wału. Powstają m.in. przez nieliniową zależność ruchu tłoka od kąta obrotu wału (geometria korbowodu i wykorbienia).
Wałki wyrównoważające to dodatkowe wałki z masami niewyważenia (mimośrodami), które podczas obrotu generują siły o odpowiedniej wartości i zwrocie. Ich zadaniem jest przeciwdziałanie wypadkowym siłom bezwładności (np. 2. rzędu), aby zmniejszyć drgania odczuwalne przez nadwozie i kierowcę.
Przeciwciężary wyważają głównie masy wirujące oraz ograniczają część obciążeń dynamicznych wału. Siły 2. rzędu pochodzą jednak przede wszystkim od mas posuwisto-zwrotnych i ich składowych geometrycznych, więc do ich skutecznej kompensacji zwykle potrzebny jest oddzielny układ, np. wałki wyrównoważające.
Stosuje się je, gdy konstrukcja silnika ma tendencję do zwiększonych drgań (np. z uwagi na układ cylindrów i charakter sił bezwładności), a wymagania komfortu są wysokie. Układ wałków pomaga spełnić cele NVH: mniejszy hałas, niższe wibracje i "łagodniejsza" praca w szerokim zakresie obrotów.
Typowe objawy to wzrost drgań silnika w określonych zakresach obrotów, metaliczne odgłosy (np. od łożysk lub napędu), a czasem nierówna praca odczuwalna na nadwoziu. W praktyce diagnostycznej warto rozróżnić drgania od niewyważenia osprzętu/koła pasowego od drgań związanych z dynamiką mechanizmu silnika.
"Rząd" odnosi się do harmonicznych składowych siły w funkcji kąta obrotu wału. Składowa 1. rzędu zmienia się "raz na obrót", a składowa 2. rzędu "dwa razy na obrót". To rozróżnienie pomaga zrozumieć, dlaczego pewne drgania nasilają się przy konkretnych prędkościach i jak dobrać metodę kompensacji.
Wałki wyrównoważające są zwykle pokazane jako oddzielne wałki (często dwa) umieszczone w bloku, napędzane przekładnią/łańcuchem/paskiem. Przeciwciężary są integralną częścią wału korbowego i znajdują się przy czopach/ramionach wału. Na rysunkach konstrukcyjnych różni je umiejscowienie i sposób napędu.
Tak, w pewnym stopniu. Dodatkowe elementy wirujące powodują straty mechaniczne (tarcie łożysk, opory napędu), więc mogą minimalnie zwiększać zapotrzebowanie na moc. Zyskiem jest jednak wyraźna poprawa kultury pracy (mniej drgań), co w pojazdach użytkowych i osobowych często jest priorytetem.
Najczęstszy błąd to automatyczne wskazywanie przeciwciężarów wału jako "rozwiązania na wszystko". Uczniowie mylą wyważanie mas wirujących z kompensacją sił pochodzących od ruchu tłoka. Drugi częsty błąd to traktowanie opisu efektu (np. "wyrównoważenie siły odśrodkowej") jak nazwy konkretnego elementu konstrukcyjnego.
Warto opanować podstawowe pojęcia: masa wirująca vs. posuwisto-zwrotna, siły 1. i 2. rzędu, rola przeciwciężarów, rola wałków wyrównoważających oraz typowe objawy usterek. Pomaga też przegląd schematów napędu wałków (łańcuch/pasek/przekładnia) i ćwiczenia w rozpoznawaniu elementów na rysunkach.
info

To pytanie poprawnie rozwiązuje 63% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Siły bezwładności drugiego rzędu w silniku tłokowym ogranicza się najczęściej przez zastosowanie wałków wyrównoważających, które wytwarzają siły o przeciwnym zwrocie i odpowiedniej częstotliwości."

Źródła:

  • John B. Heywood, "Internal Combustion Engine Fundamentals", 2nd edition, rozdziały dotyczące dynamiki mechanizmu korbowo-tłokowego i sił bezwładności (first/second order), McGraw-Hill Education, 2018
  • Thomas D. Gillespie, "Fundamentals of Vehicle Dynamics", rozdziały dot. źródeł drgań układu napędowego i przenoszenia wibracji, SAE International, 1992

Materiały:

  • Podręczniki z budowy i eksploatacji silników spalinowych (działy: mechanizm korbowy, wyważanie)
  • Materiały szkoleniowe producentów dotyczące NVH (noise, vibration, harshness) i układów balance shafts
  • Schematy serwisowe i opisy napędu wałków wyrównoważających w dokumentacji napraw
