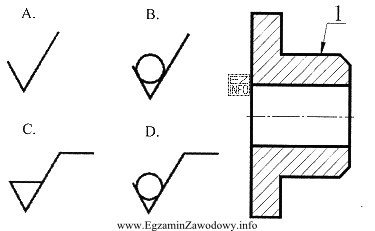

W dokumentacji konstrukcyjnej wymagania dotyczące struktury geometrycznej powierzchni (potocznie: chropowatości) zapisuje się za pomocą znormalizowanego symbolu. Sam "podstawowy" znak informuje o wymaganiu dotyczącym powierzchni, ale dopiero jego warianty (z dodatkowymi elementami graficznymi) precyzują, czy wolno usuwać materiał.
Jeżeli w treści zadania pojawia się warunek: "w celu zachowania chropowatości z poprzedniej operacji", to sens technologiczny jest następujący: powierzchnia ma pozostać w stanie uzyskanym wcześniej (np. po szlifowaniu, toczeniu wykańczającym, docieraniu), a kolejna operacja nie może jej "poprawiać" przez skrawanie. W praktyce oznacza to konieczność wskazania na rysunku, że usuwanie materiału na tej powierzchni nie jest dopuszczalne.
Poprawny wybór to zatem taki wariant znaku chropowatości, który komunikuje "nie obrabiać przez usuwanie materiału / pozostawić jak jest". To jest spójne z celem: zachować stan po poprzedniej operacji, zamiast narzucać nowy sposób wytworzenia.
Dlaczego pozostałe warianty bywają mylące?
- Wariant podstawowy bez dodatkowego wyróżnika może być interpretowany jako ogólne wymaganie co do powierzchni, ale bez jednoznacznego zakazu obróbki — łatwo wtedy nieświadomie zaplanować kolejną operację skrawania.
- Wariant wskazujący, że obróbka skrawaniem jest wymagana, stoi w sprzeczności z poleceniem zachowania chropowatości z poprzedniej operacji, bo sugeruje celowe usunięcie materiału.
- Inne oznaczenia (np. związane z parametrami Ra/Rz lub sposobem podania wartości) nie rozwiązują kluczowej kwestii: czy wolno ingerować w powierzchnię.
W przygotowaniu do egzaminu warto łączyć treść wymagania technologicznego z konsekwencją w planowaniu procesu: jeśli trzeba "zachować", to najczęściej szukasz symbolu "bez obróbki usuwającej materiał", a nie symbolu wymuszającego dalsze skrawanie.
