KWALIFIKACJA ELE5 - CZERWIEC 2019

PYTANIE NR 1.

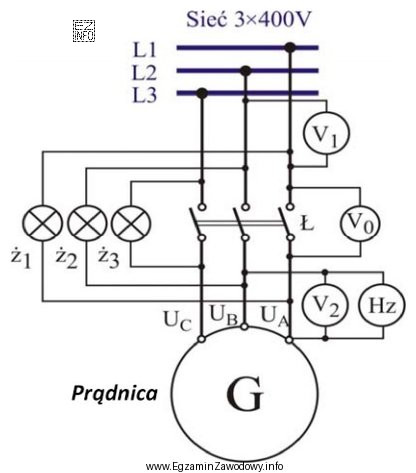

Prądnica synchroniczna po remoncie ma być ponownie załączona do pracy na sieć sztywną. Prądnicę wzbudzono oraz doprowadzono do prędkości obrotowej bliskiej prędkości synchronicznej. Synchronizacja przeprowadzana jest za pomocą żarówek w układzie widocznym na rysunku. W której z wymienionych sytuacji można zamknąć łącznik Ł, który przyłączy prądnicę do sieci?

A.	Żarówki zgasły, a woltomierz V₀ wskazuje wartość bliską 400 V
B.	Żarówki zgasły, a woltomierz V₀ wskazuje wartość bliską 0 V
C.	Żarówki świecą jednocześnie, a woltomierz V₁ wskazuje wartość bliską 400 V
D.	Żarówki zapalają się i gasną niejednocześnie, a woltomierz V₂ wskazuje wartość bliską 0 V
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Żarówki w układzie synchronizacji są używane do wizualnego potwierdzenia, że napięcia na prądnicy i w sieci są w fazie i mają tę samą wartość. Gdy żarówki zgasną, oznacza to, że różnica napięć między prądnica a siecią jest równa zero, co jest sygnałem do zamknięcia łącznika Ł. Woltomierz V₀ pokazujący wartość bliską 0 V dodatkowo potwierdza, że napięcia są zrównane i nie ma różnicy potencjałów, co jest bezpieczne dla przyłączenia prądnicy do sieci.
