KWALIFIKACJA MOT1 - CZERWIEC 2019

PYTANIE NR 13.

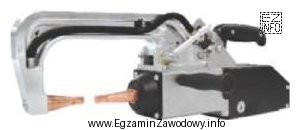

Przedstawiona na rysunku urządzenie służy do
Ilustracja przedstawia urządzenie do zgrzewania, które jest używane w kontekście kwalifikacji zawodowych dla blacharza
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgrzewanie to metoda łączenia elementów (najczęściej blach) przez wytworzenie złącza pod wpływem nacisku i ciepła. Urządzenia do zgrzewania są typowo używane w naprawach nadwozi do odtwarzania połączeń podobnych do fabrycznych. Pozostałe opcje dotyczą obróbki kształtu lub rozdzielania materiału.

Pełne wyjaśnienie:

Odpowiedź "zgrzewania" jest właściwa, ponieważ urządzenia stosowane w blacharstwie samochodowym do łączenia blach (szczególnie w zakładkach) wykonują trwałe połączenie materiału bez klasycznego spoinowania łukowego. W praktyce warsztatowej spotyka się m.in. zgrzewanie punktowe, które pozwala odtwarzać połączenia zbliżone do fabrycznych w strukturze nadwozia.

Opcja "żłobienia" odnosi się do wykonywania rowków/przetłoczeń (dekoracyjnych lub usztywniających) w materiale. To obróbka plastyczna/kształtowanie, a nie metoda łączenia dwóch elementów.

Opcja "zaginania" również dotyczy kształtowania blachy (gięcia krawędzi, wykonywania kołnierzy). Takie operacje realizuje się na giętarkach, zaginarkach lub ręcznych przyrządach, a ich celem nie jest wytworzenie złącza między dwoma elementami.

Opcja "cięcia" oznacza rozdzielanie materiału (np. nożyce, przecinaki, szlifierka, plazma). To proces przeciwny do zgrzewania: zamiast łączyć elementy, materiał jest rozdzielany.

Wskazówka egzaminacyjna: jeżeli na urządzeniu widać elementy dociskowe pracujące parami (np. końcówki/elektrody) i urządzenie służy do łączenia zakładek blach, najczęściej chodzi o zgrzewanie. Jeżeli dominują ostrza/noże – zwykle jest to cięcie, a gdy rolki/matryce profilujące – kształtowanie (żłobienie lub zaginanie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zgrzewanie to metoda łączenia elementów (najczęściej blach) przez lokalne nagrzanie i dociśnięcie, tak aby powstało trwałe złącze. W naprawach nadwozi wykorzystuje się je do odtwarzania połączeń podobnych do fabrycznych, zwłaszcza w zakładkach i punktach łączenia poszyć.
Najczęściej wyróżniają ją dwa elementy dociskowe pracujące naprzeciw siebie (np. końcówki/elektrody) oraz konstrukcja pozwalająca ścisnąć łączone blachy. W odróżnieniu od narzędzi tnących nie ma typowych ostrzy, a od giętarek nie ma długiej belki do zaginania krawędzi.
W produkcji i naprawach nadwozi pozwala szybko i powtarzalnie łączyć blachy w wielu punktach bez wykonywania długich spoin. Daje to sztywne połączenia w zakładkach i ułatwia odtwarzanie technologii zbliżonej do fabrycznej w typowych węzłach konstrukcyjnych.
Zgrzewanie polega na wytworzeniu złącza pod naciskiem i ciepłem w miejscu styku elementów, zwykle bez klasycznego jeziorka spawalniczego. Spawanie (np. łukowe) tworzy spoinę przez stopienie materiału i często dodanie spoiwa. W nadwoziach oba procesy mogą występować, ale mają inne zastosowania.
Zgrzew punktowy to pojedyncze, lokalne połączenie dwóch (czasem więcej) warstw blachy w jednym punkcie. Takie punkty rozmieszcza się wzdłuż zakładek. Na egzaminie warto kojarzyć go z łączeniem poszyć i elementów wzmacniających, a nie z operacjami kształtowania.
Zaginanie stosuje się wtedy, gdy celem jest ukształtowanie krawędzi lub wykonanie kołnierza (np. przygotowanie do dopasowania elementu, usztywnienie, wykończenie krawędzi). Nie tworzy ono trwałego złącza dwóch osobnych elementów, dlatego nie zastępuje zgrzewania tam, gdzie trzeba je połączyć.
Cięcie to proces rozdzielania materiału (usuwanie fragmentu lub przecięcie elementu na części). W efekcie powstaje szczelina/krawędź, a nie złącze. Na testach mylenie cięcia ze zgrzewaniem wynika często z podobnej "warsztatowej" formy urządzeń, ale funkcja procesu jest przeciwna.
Żłobienie to wykonywanie rowków/przetłoczeń w blasze, zwykle w celu ukształtowania detalu lub jego usztywnienia. Jest to obróbka plastyczna, a nie łączenie. W praktyce może dotyczyć przygotowania elementu lub odtworzenia przetłoczeń, ale nie zastępuje zgrzewów w zakładkach.
Najczęstszy błąd to wybór odpowiedzi na podstawie pierwszego skojarzenia z kształtem narzędzia, bez analizy części roboczej. Drugi błąd to mylenie procesów: łączenie (zgrzewanie) vs kształtowanie (zaginanie/żłobienie) vs rozdzielanie (cięcie). Pomaga porównać, czy efekt ma łączyć czy zmieniać kształt.
Ucz się przez skojarzenie: łączenie (zgrzewanie/spawanie), kształtowanie (gięcie, żłobienie), rozdzielanie (cięcie). Oglądaj zdjęcia narzędzi i zwracaj uwagę na część roboczą (elektrody, ostrza, rolki, matryce) oraz efekt pracy na blasze.
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Zgrzewanie to metoda łączenia elementów (najczęściej blach) przez wytworzenie złącza pod wpływem nacisku i ciepła."

Materiały:

  • Materiały dydaktyczne z technologii napraw nadwozi (łączenie i obróbka blach)
  • Instrukcje producentów zgrzewarek punktowych (BHP i dobór parametrów) – szczegółowe informacje wymagają materiałów specjalistycznych
  • Podręczniki z podstaw spajania metali (rozdziały o zgrzewaniu oporowym/punktowym)
