KWALIFIKACJA GIW12 - PAŹDZIERNIK 2013



PYTANIE NR 22.

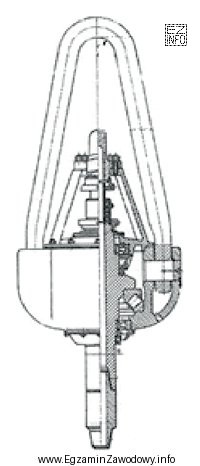

Przedstawione na rysunku urządzenie, stosowane w procesie wiercenia pozwala na
Ilustracja przedstawia urządzenie stosowane w procesie wiercenia, które służy do doprowadzania płuczki do przewodu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "doprowadzenie płuczki do przewodu wiertniczego", bo urządzenie z rysunku służy do podawania płuczki do obracającej się kolumny wiertniczej w czasie wiercenia.
Pozostałe odpowiedzi dotyczą innych operacji: cementowania otworu albo mechanicznego skręcania/rozkręcania rur, co realizuje się innymi narzędziami i urządzeniami.

Pełne wyjaśnienie:

W procesie wiercenia płuczka wiertnicza musi być doprowadzona do wnętrza przewodu wiertniczego, aby mogła przepływać w dół do narzędzia, a następnie wracać przestrzenią pierścieniową, wynosząc zwierciny i stabilizując otwór. Urządzenie przedstawione na rysunku (typowo element układu cyrkulacji na przewodzie wiertniczym) pełni funkcję umożliwiającą zasilanie przewodu wiertniczego płuczką, także podczas pracy, gdy kolumna może się obracać.

Odpowiedź "doprowadzenie płuczki do przewodu wiertniczego" opisuje właśnie tę rolę: zapewnienie szczelnego połączenia między linią tłoczną instalacji płuczkowej a wnętrzem rur wiertniczych, tak aby można było utrzymać przepływ i ciśnienie robocze potrzebne do efektywnego wiercenia.

Pozostałe propozycje są niepoprawne, bo odnoszą się do innych etapów i innego wyposażenia:

  • "zatłoczenie cementu do otworu wiertniczego" dotyczy cementowania, które wykonuje się zestawem cementacyjnym (m.in. głowica/kołnierz cementacyjny, korki cementacyjne, linie cementowe). Choć używa się podobnych pojęć (tłoczenie, ciśnienie), to jest to inny proces technologiczny niż obieg płuczki w trakcie wiercenia.
  • "skręcanie i rozkręcanie rur okładzinowych" dotyczy operacji na rurowaniu (casing) i wymaga narzędzi do chwytania oraz wykonywania połączeń (np. szczęki, klucze, urządzenia do obsługi rur). Nie jest to funkcja elementu układu doprowadzania płynu wiertniczego.
  • "skręcanie i rozkręcanie rur płuczkowych" odnosi się do mechanicznego łączenia/rozłączania elementów przewodu wiertniczego (rur wiertniczych/płuczkowych). Wykonuje się to kluczami i osprzętem do połączeń gwintowych, a nie urządzeniem przeznaczonym do doprowadzania płuczki.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się jednocześnie "płuczka" i "cement", rozdziel procesy. Płuczka jest związana z bieżącym wierceniem i obiegiem, a cement z zabiegiem cementowania i uszczelniania przestrzeni. Jeśli natomiast odpowiedzi mówią o "skręcaniu i rozkręcaniu rur", szukaj na rysunku narzędzia do chwytu/klucza, a nie elementu instalacji tłocznej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest płuczka wiertnicza i do czego służy podczas wiercenia?
Płuczka wiertnicza to płyn roboczy krążący w obiegu podczas wiercenia. Chłodzi i smaruje narzędzie, wynosi zwierciny na powierzchnię, pomaga stabilizować ściany otworu oraz umożliwia kontrolę parametrów pracy (np. ciśnienia i przepływu).
Jak działa doprowadzenie płuczki do przewodu wiertniczego w czasie obrotu kolumny?
W typowym układzie potrzebne jest połączenie, które pozwala tłoczyć płuczkę do wnętrza przewodu, gdy elementy przewodu mogą się obracać. Rozwiązanie zapewnia szczelność i ciągłość przepływu, tak aby utrzymać wymagany wydatek i ciśnienie bez przerywania wiercenia.
Dlaczego nie wolno mylić urządzeń do płuczki z urządzeniami do cementowania?
To różne procesy technologiczne: płuczka pracuje w obiegu podczas wiercenia, a cementowanie to zabieg uszczelniający i wiążący, wykonywany w innym etapie. Pomylenie osprzętu może skutkować błędnym doborem sprzętu, przerwami w pracy oraz ryzykiem awarii lub nieprawidłowego wykonania zabiegu.
Co oznacza w pytaniu "przewód wiertniczy" i z czego się składa?
Przewód wiertniczy (kolumna wiertnicza) to zestaw rur i elementów roboczych łączących urządzenia powierzchniowe z narzędziem w otworze. Składa się m.in. z rur wiertniczych, elementów obciążających oraz połączeń gwintowych. Jego wnętrzem tłoczy się płuczkę do dna otworu.
Jak odróżnić na egzaminie operacje skręcania rur od doprowadzania płuczki?
Operacje skręcania/rozkręcania rur kojarzą się z narzędziami chwytającymi i przenoszącymi moment (np. klucze, szczęki, urządzenia do połączeń). Doprowadzanie płuczki dotyczy elementów instalacji tłocznej i połączeń zapewniających przepływ płynu do wnętrza rur. Zawsze łącz funkcję z typem osprzętu.
Jakie są typowe błędy uczniów w zadaniach z rozpoznawania urządzeń wiertniczych?
Najczęściej pojawia się wybór "na skróty" na podstawie jednego skojarzenia (np. "wiercenie = rury"), bez analizy funkcji urządzenia. Częsty jest też błąd podobieństwa: mylenie osprzętu o zbliżonym kształcie, mimo że pracuje on w innym procesie (płuczka vs cement). Pomaga nauka na zdjęciach i schematach.
Kiedy w praktyce najważniejsze jest utrzymanie ciągłego obiegu płuczki?
Ciągły obieg płuczki jest kluczowy podczas normalnego wiercenia, czyszczenia otworu oraz zapobiegania osadzaniu się zwiercin. Przerwy w obiegu mogą pogorszyć transport zwiercin, zwiększyć ryzyko przychwycenia przewodu i utrudnić kontrolę parametrów otworu. Dlatego dba się o szczelność i sprawność elementów zasilania płuczką.
Jakie parametry płuczki są zwykle kontrolowane podczas wiercenia?
W praktyce kontroluje się m.in. gęstość, lepkość, filtrację oraz parametry reologiczne, bo wpływają na wynoszenie zwiercin i stabilność otworu. Monitoruje się też przepływ i ciśnienie w układzie, aby wykryć nieszczelności lub zatory. Dokładny zakres zależy od technologii i warunków geologicznych.
Czy odpowiedź o cementowaniu może być poprawna, jeśli urządzenie wygląda "podobnie"?
Nie należy kierować się samym podobieństwem kształtu. O poprawności decyduje funkcja w procesie: jeśli urządzenie jest elementem obiegu płuczki, to jego zadaniem jest podawanie płuczki do przewodu, a nie tłoczenie zaczynu cementowego. Cementowanie ma odrębny zestaw osprzętu i wykonuje się je w innym etapie robót.
Jak się uczyć rozpoznawania osprzętu wiertniczego do egzaminu?
Najskuteczniej łączyć obraz z funkcją: ucz się na zestawach zdjęć/rysunków podpisanych nazwą i zastosowaniem. Twórz własne fiszki: "urządzenie – do czego służy – z jakim procesem jest związane". Dodatkowo rozwiązuj testy z rysunkami i porównuj podobne elementy (płuczka vs cement vs połączenia rur).
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Materiały:

  • Instrukcje producentów i DTR osprzętu wiertniczego (układ obiegu płuczki, głowice/łączniki, elementy przewodu wiertniczego) – materiały zakładowe
  • Podręczniki i skrypty z technologii wierceń: obieg płuczki, przewód wiertniczy, urządzenia powierzchniowe
  • Rysunki poglądowe instalacji płuczkowej i schemat obiegu płuczki wiertniczej (materiały dydaktyczne szkoły/CKZ)
