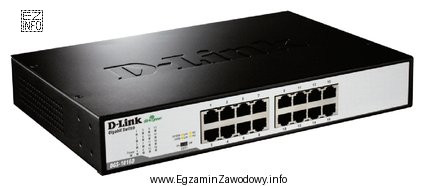

Na rysunkach egzaminacyjnych przełącznik (switch) najczęściej rozpoznaje się po tym, że ma wiele jednakowych portów Ethernet, których zadaniem jest łączenie komputerów, drukarek sieciowych, punktów dostępowych i innych urządzeń w jednej sieci lokalnej (LAN). W typowym ujęciu szkolnym przełącznik pracuje jako urządzenie warstwy 2 (przełącza ramki na podstawie adresów MAC), a jego rola to zapewnienie komunikacji w obrębie sieci lokalnej.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- Router – jego podstawową funkcją jest trasowanie między sieciami (LAN ↔ WAN). Często ma logicznie i fizycznie wyróżniony port WAN (np. opisany jako WAN/Internet) oraz funkcje NAT/DHCP. Sam wygląd bywa podobny do innych urządzeń, ale typowe cechy routera to podział na stronę "Internet" i "LAN", a nie wyłącznie równorzędne porty do przełączania.
- Modem – służy do zestawienia łącza z operatorem w określonej technologii (np. kablowej, DSL, komórkowej). Zwykle ma inne złącza niż "same porty LAN" (np. złącze koncentryczne, RJ-11, gniazdo SIM/anteny), a portów Ethernet bywa mniej (często 1). Może występować jako urządzenie zintegrowane (modem-router), ale wtedy rozpoznanie opiera się na dodatkowych portach i opisie.
- Brouter – to urządzenie łączące cechy mostu i routera; w praktyce spotykane rzadko w porównaniu ze switchami i routerami SOHO. W zadaniach szkolnych zwykle nie jest to domyślny wybór, jeśli na rysunku widać klasyczny przełącznik do sieci LAN.
Wskazówka egzaminacyjna: gdy masz rysunek, zwracaj uwagę na liczbę i typ portów oraz opisy na panelu (np. "LAN", "WAN/Internet", "DSL"). To najszybciej odróżnia przełącznik od routera i modemu bez wchodzenia w szczegóły konfiguracji.
