W zadaniach egzaminacyjnych określenie "RJ-45" jest w praktyce szkolnej i serwisowej najczęściej używane jako nazwa wtyku modularnego 8P8C, stosowanego w sieciach Ethernet (okablowanie typu skrętka, np. przewody do połączeń komputer–switch/router).

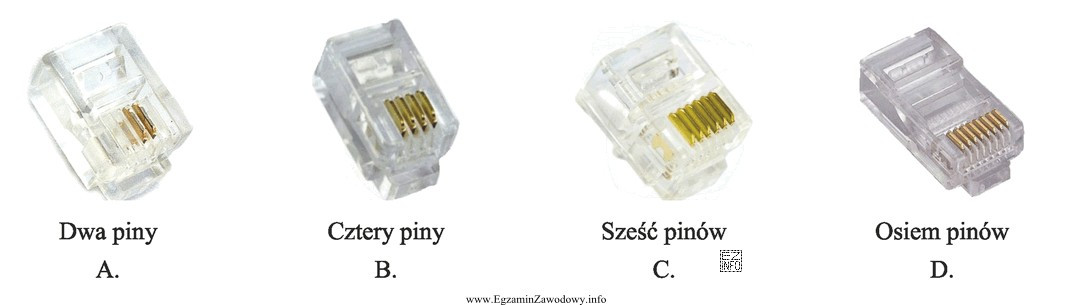

Aby rozpoznać taki wtyk na rysunku, warto sprawdzić kilka cech konstrukcyjnych:
- Liczba styków: wtyk 8P8C ma 8 metalowych styków widocznych z przodu (zwykle w jednym rzędzie).
- Kształt modularny: prostokątny korpus z prowadnicą, zaprojektowany do wsuwania w gniazdo modułowe.
- Zatrzask (klips): charakterystyczna sprężysta zapadka, dzięki której wtyk "klika" po włożeniu do gniazda i nie wysuwa się samoczynnie.
- Zastosowanie: typowe dla kabli sieciowych i patchcordów; często wtyk jest przezroczysty, co ułatwia kontrolę ułożenia żył w praktyce.
Odpowiedź "D" jest poprawna, ponieważ wskazuje rysunek przedstawiający właśnie wtyk modularny 8P8C (RJ-45 w ujęciu potocznym), rozpoznawalny po ośmiu stykach i klipsie.
Pozostałe odpowiedzi są niepoprawne, jeśli pokazują:
- wtyk modularny o mniejszej liczbie styków (często spotykany w telefonii),
- złącze o innej budowie mechanicznej (np. okrągłe, koncentryczne) bez klipsa modularnego,
- wtyk o innym przeznaczeniu i innym układzie styków (złącza peryferyjne), który nie pasuje do gniazda RJ.
Wskazówka egzaminacyjna: gdy na ilustracjach są podobne "modularne" wtyki, nie kieruj się wyłącznie samym zatrzaskiem. Najpewniejszym kryterium jest policzenie widocznych styków (dla RJ-45/8P8C powinno ich być osiem).
