PYTANIE NR 15.

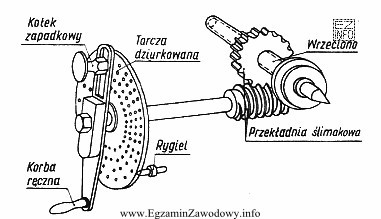

Przedstawione na rysunku wyposażenie obrabiarki to
Ilustracja przedstawia podzielnicę uniwersalną, która jest elementem wyposażenia obrabiarki.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podzielnica uniwersalna to osprzęt obrabiarki służący do dokładnego pozycjonowania i podziału kątowego przedmiotu (indeksowania), typowo w operacjach frezarskich. Pozostałe odpowiedzi dotyczą zespołów napędowo-sterujących posuwami lub mechanizmu nawrotu, a nie zewnętrznego osprzętu do podziałów.

Pełne wyjaśnienie:

Poprawna jest odpowiedź "podzielnica uniwersalna", ponieważ jest to typowe wyposażenie (osprzęt) obrabiarki stosowane do indeksowania, czyli nastawiania przedmiotu na ściśle określone kąty. W praktyce wykorzystuje się ją m.in. podczas frezowania wielokątów, rowków rozmieszczonych równomiernie na obwodzie czy w zadaniach wymagających precyzyjnego podziału.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "skrzynka posuwów" jest elementem obrabiarki związanym z przeniesieniem i zmianą parametrów posuwu (mechanizm wbudowany w obrabiarkę). Nie jest to osprzęt zakładany do realizacji podziałów kątowych.
  • "skrzynka suportowa" (określenie kojarzone z zespołem suportu, typowo w tokarkach) dotyczy części odpowiedzialnej za prowadzenie narzędzia/posuw wzdłużny i poprzeczny, a nie przyrządu do mocowania i indeksowania detalu.
  • "nawrotnica" odnosi się do mechanizmu realizującego zmianę kierunku ruchu/posuwu. Również jest to część układu kinematycznego obrabiarki, a nie wyposażenie służące do podziału.

Wskazówka egzaminacyjna: jeśli na rysunku widać urządzenie mocowane jako dodatkowy zespół, z elementami nastawczymi umożliwiającymi obrót i blokowanie w położeniach, najczęściej chodzi o osprzęt typu podzielnica lub stół obrotowy. Gdy element jest "wbudowany" w korpus obrabiarki i opisuje przekładnie/posuwy, częściej będzie to skrzynka lub mechanizm napędowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest podzielnica uniwersalna i do czego służy?
Podzielnica uniwersalna to osprzęt obrabiarki (najczęściej frezarki), który pozwala mocować detal i nastawiać go na określone kąty (indeksowanie). Ułatwia wykonywanie podziałów, np. równomiernego rozmieszczenia rowków, otworów lub powierzchni na obwodzie.
Jak rozpoznać podzielnicę na rysunku technicznym lub zdjęciu?
Szukaj cech wskazujących na obrót i blokadę położenia: korpus z osią obrotu, elementy nastawcze, pokrętła/dźwignie blokujące oraz miejsce do zamocowania uchwytu lub kła. To zwykle osobny zespół ustawiany na stole obrabiarki.
Dlaczego skrzynka posuwów nie jest osprzętem do podziału kątowego?
Skrzynka posuwów jest częścią układu kinematycznego obrabiarki odpowiedzialną za dobór i przeniesienie posuwów. Nie służy do pozycjonowania detalu w kącie. Podział kątowy realizuje się przyrządami indeksującymi (np. podzielnicą), a nie przekładniami posuwu.
Co oznacza pojęcie "osprzęt obrabiarki" w zadaniach egzaminacyjnych?
Osprzęt to elementy dodatkowe, dobierane do operacji technologicznej (np. imadła, podzielnice, uchwyty, stoły obrotowe). W odróżnieniu od tego, zespoły typu skrzynki i mechanizmy posuwu są zwykle częścią konstrukcji samej obrabiarki.
Kiedy w praktyce stosuje się podzielnicę uniwersalną na frezarce?
Stosuje się ją wtedy, gdy trzeba wykonać powtarzalne podziały lub obróbkę na wielu równych położeniach kątowych, np. przy wielokątach, elementach z rowkami rozmieszczonymi równomiernie lub przy zadaniach wymagających precyzyjnego ustawiania detalu względem narzędzia.
Jakie są typowe pomyłki w rozpoznawaniu podzielnicy na egzaminie?
Najczęściej myli się podzielnicę z elementami "skrzynkowymi" obrabiarki, bo mają podobny kształt bryły. Druga pomyłka to wybór odpowiedzi kojarzonej z tokarką (suport/skrzynka), mimo że rysunek pokazuje osprzęt ustawiany na stole i służący do indeksowania.
Czy nawrotnica może wyglądać podobnie do podzielnicy?
Zwykle nie, bo nawrotnica jest związana ze zmianą kierunku ruchu w mechanizmach posuwu i jest "wbudowana" w obrabiarkę. Podzielnica ma widoczną oś obrotu oraz elementy do nastawy i blokowania położenia. Na rysunku często widać, że to oddzielny przyrząd.
Jak odróżnić skrzynkę posuwów od osprzętu montowanego na stole?
Skrzynka posuwów jest częścią korpusu obrabiarki i współpracuje z napędem oraz mechanizmami posuwu. Osprzęt stołowy (np. podzielnica) ma zwykle powierzchnie bazowe do ustawienia na stole, elementy mocujące i funkcję ukierunkowaną na detal (pozycjonowanie/mocowanie), nie na napęd.
Jakie inne przyrządy oprócz podzielnicy służą do obrotu detalu?
Do obrotu i ustawiania detalu stosuje się także m.in. stoły obrotowe lub uchwyty specjalne zależnie od obrabiarki i zadania. Kluczowe jest pytanie, czy przyrząd umożliwia precyzyjne ustawienie kąta oraz stabilne zamocowanie detalu podczas obróbki.
Jak uczyć się rozpoznawania osprzętu obrabiarek do egzaminu MEC.9?
Najlepiej pracować na zestawach zdjęć/rysunków i łączyć nazwę z funkcją: do czego służy, gdzie jest montowane i jakie ma elementy charakterystyczne. Pomaga też porównywanie: osprzęt (montowany zewnętrznie) vs zespoły obrabiarki (wbudowane, napędowe i posuwowe).
