KWALIFIKACJA INF1 - CZERWIEC 2018 (test 2)



PYTANIE NR 40.
Przedstawione parametry są charakterystyczne dla sygnału

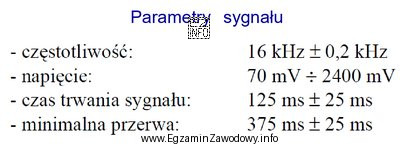

Ilustracja przedstawia tabelę z parametrami sygnału, która jest prawdopodobnie częścią pytania egzaminacyjnego związanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "zaliczania."
W telefonii sygnał zaliczania dotyczy stanu odebrania połączenia i informacji sieciowej związanej z rozliczaniem. Parametry na ilustracji (charakterystyka czasowo-częstotliwościowa) odpowiadają sygnałowi sieciowemu, a nie sygnałom wybierania (DTMF), transmisji danych (FSK) ani samemu dzwonieniu.

Pełne wyjaśnienie:

Rozpoznanie rodzaju sygnału w telekomunikacji polega na powiązaniu funkcji sygnału z jego parametrami widocznymi na rysunku/wykresie (np. składowe częstotliwościowe, czas trwania, powtarzalność, sposób podawania w torze). W tym zadaniu właściwy wybór to "zaliczania.", czyli sygnał sieciowy związany z informacją o odebraniu połączenia i stanem, od którego mogą zależeć procesy rozliczeniowe w sieci.

Dlaczego nie są poprawne pozostałe odpowiedzi?

  • "DTMF." odnosi się do sygnałów wybierania tonowego (naciśnięcia klawiszy), które mają charakterystyczną strukturę: kombinacje dwóch częstotliwości dla poszczególnych cyfr/znaków. Jeśli na ilustracji parametry nie odpowiadają typowej strukturze wybierania (np. brak krótkich paczek tonów odpowiadających klawiszom), ta odpowiedź jest błędna.
  • "FSK." to modulacja z przestawianiem częstotliwości, stosowana do przesyłania informacji cyfrowej w paśmie akustycznym. Jeżeli wykres nie pokazuje typowej zmiany częstotliwości pomiędzy dwoma stanami reprezentującymi bity lub nie odpowiada transmisji danych, nie należy wybierać tej opcji.
  • "dzwonienia." dotyczy sygnału wywołania (ringing) kierowanego do abonenta. Ma on charakterystyczną strukturę czasową (okresy dzwonienia i przerwy) i zwykle inny charakter niż sygnały związane z odebraniem i rozliczaniem. Gdy parametry wskazują na sygnał stanu połączenia po stronie sieci, "dzwonienia" nie pasuje.

Wskazówka egzaminacyjna: przy pytaniach "parametry są charakterystyczne dla sygnału" najpierw ustal, czy to sygnał użytkowy (wybieranie, dane) czy sieciowy (stany połączenia). Dopiero potem dopasuj odpowiedź do obserwowanych cech przebiegu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest sygnał zaliczania w telefonii?
Sygnał zaliczania to sygnał sieciowy związany ze stanem odebrania połączenia (answer supervision) i informacją, od której mogą zależeć procesy rozliczeniowe. W praktyce odróżnia się go od sygnałów wybierania (DTMF) i od sygnału wywołania (dzwonienia) po funkcji oraz parametrach na wykresie.
Jak odróżnić DTMF od sygnału zaliczania na wykresie?
DTMF ma postać krótkich paczek tonów, gdzie jednocześnie występują dwie składowe częstotliwościowe odpowiadające wciśniętemu klawiszowi. Sygnał zaliczania nie jest "ciągiem cyfr", tylko sygnałem stanu połączenia, więc typowo nie tworzy sekwencji paczek odpowiadających wybieraniu numeru.
Co oznacza skrót DTMF w torach telekomunikacyjnych?
DTMF to wybieranie tonowe w telefonii: każdy klawisz generuje dwa tony o określonych częstotliwościach (układ dwutonowy). Na egzaminie zwykle sprawdza się umiejętność rozpoznania, że jest to sygnał "użytkownika" do wybierania, a nie sygnał sieciowy typu dzwonienie czy zaliczanie.
Co to jest FSK i kiedy spotyka się ją w telefonii?
FSK to modulacja z przestawianiem częstotliwości, używana do przenoszenia informacji cyfrowej w kanale telefonicznym. Na wykresie może objawiać się przełączaniem pomiędzy dwoma częstotliwościami w rytmie danych. Jeśli sygnał wygląda jak transmisja bitów, rozważa się FSK, a nie DTMF.
Jakie cechy ma sygnał dzwonienia u abonenta?
Sygnał dzwonienia (wywołania) jest związany z informowaniem abonenta o nadchodzącym połączeniu. Często ma charakterystyczną strukturę czasową: okresy "dzwonienia" przeplatane przerwami. Na zadaniach egzaminacyjnych ważne jest rozpoznanie tej powtarzalności i odróżnienie jej od sygnałów zestawienia/odebrania.
Dlaczego w pytaniu mowa o "parametrach" sygnału?
W praktyce monter i serwisant rozpoznaje sygnały po ich mierzalnych cechach (częstotliwość, czas trwania, powtarzalność, amplituda, widmo). "Parametry" na ilustracji mają naprowadzić na rodzaj sygnału bez podawania nazwy wprost. To ćwiczy interpretację wykresów i podstawową diagnostykę toru.
Jakie błędy najczęściej robi się przy rozpoznawaniu DTMF i FSK?
Najczęstszy błąd to utożsamianie każdego sygnału wieloczęstotliwościowego z DTMF. Drugi błąd to ignorowanie struktury czasowej: DTMF zwykle występuje w paczkach (klawisze), a FSK wygląda jak przełączanie częstotliwości w rytmie danych. Na egzaminie trzeba analizować całość obrazu sygnału.
Kiedy sygnały sieciowe mogą być uznane za "nieaktualne" w nauczaniu?
Część nazw i sposobów realizacji sygnałów pochodzi z klasycznej telefonii analogowej i może być rzadziej spotykana w nowoczesnych systemach, gdzie sygnalizacja bywa realizowana cyfrowo i protokołami. Mimo to warto znać pojęcia, bo mogą występować w zadaniach dotyczących torów i urządzeń abonenckich.
Jak przygotować się do zadań z rozpoznawania sygnałów telekomunikacyjnych?
Ćwicz interpretację przebiegów: rozpoznawaj, czy sygnał jest ciągły czy paczkowany, czy ma dwie składowe (typowe dla wybierania tonowego), czy przełącza częstotliwość (dane). Pomaga też kojarzenie funkcji: dzwonienie = wywołanie, zaliczanie = stan odebrania/rozliczanie.
Czy w praktyce monter mierzy takie sygnały analizatorem lub oscyloskopem?
Tak, w diagnostyce torów telekomunikacyjnych wykorzystuje się przyrządy pomiarowe do obserwacji sygnałów i ich parametrów (czas, częstotliwość, obecność składowych). Umiejętność powiązania przebiegu z funkcją sygnału pomaga szybciej ustalić, czy problem dotyczy aparatu abonenckiego, okablowania czy konfiguracji usługi.
info

To pytanie poprawnie rozwiązuje 38% zdających egzamin. bardzo trudne

Eksperci podkreślają: "Poprawna jest odpowiedź "zaliczania."W telefonii sygnał zaliczania dotyczy stanu odebrania połączenia i informacji sieciowej związanej z rozliczaniem."

Źródła:

  • ITU-T Recommendation Q.23: "Technical features of push-button telephone sets", International Telecommunication Union (ITU-T), dostęp przez katalog ITU
  • ITU-T Recommendation V.23: "Data communication over the telephone network", International Telecommunication Union (ITU-T), dostęp przez katalog ITU

Materiały:

  • Podręczniki/ skrypty z podstaw telefonii i sygnalizacji abonenckiej (tory analogowe i cyfrowe)
  • Instrukcje pomiarowe do analizatorów/oscyloskopów używanych w telekomunikacji (interpretacja częstotliwości i przebiegów)
  • Rekomendacje ITU-T opisujące metody sygnalizacji tonowej i modulacje wykorzystywane w telefonii
