KWALIFIKACJA INF2 - STYCZEŃ 2023 (test 3)

W systemach szaf i stelaży teleinformatycznych wysokość osprzętu bardzo często podaje się w jednostkach U (rack unit). Dzięki temu można łatwo planować, ile miejsca zajmą w szafie elementy takie jak panele krosownicze, organizery kablowe czy urządzenia aktywne.

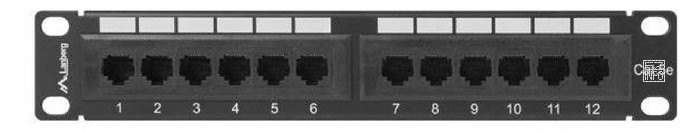

Odpowiedź "1 U" jest właściwa, ponieważ typowy panel krosowniczy (zwłaszcza dla niewielkiej liczby portów, np. w rozwiązaniach 10") jest konstruowany jako element jednorzędowy i mieści się w jednej jednostce wysokości. Na ilustracjach egzaminacyjnych zwykle rozpoznaje się to po proporcjach frontu, liczbie otworów montażowych i typowej formie "jednej belki" na wysokość.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "2 U" sugeruje panel dwukrotnie wyższy. Takie wysokości spotyka się częściej przy większych modułach, urządzeniach aktywnych lub zestawach z dodatkowymi elementami, a nie przy pojedynczym standardowym panelu krosowniczym.
• "3 U" oznacza bardzo wysoki element, rzadko uzasadniony dla samej krosownicy. Taka wysokość zwykle wynikałaby z dodatkowych funkcji/obudów, a nie z typowej konstrukcji panelu.
• "4 U" jest jeszcze mniej prawdopodobne dla panelu krosowniczego; to wysokość kojarzona raczej z większymi urządzeniami (np. serwerami lub rozbudowanymi obudowami), a nie z pasywną krosownicą.

Wskazówka egzaminacyjna: nie myl parametru 10" (który odnosi się do szerokości systemu montażowego) z wysokością w U. W zadaniach z ilustracją zawsze oceniaj proporcje elementu i jego typowe zastosowanie w szafie.
