KWALIFIKACJA GIW2 - CZERWIEC 2023



PYTANIE NR 13.

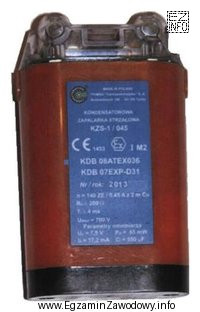

Przedstawiony na ilustracji przyrząd służy do
Ilustracja przedstawia urządzenie techniczne, które jest najprawdopodobniej używane w kontekście górnictwa podziemnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przyrząd przedstawiany w tego typu zadaniach służy do inicjowania (odpalania) zapalników elektrycznych w obwodzie strzałowym.
Pozostałe odpowiedzi dotyczą innych czynności: pomiarów prądów błądzących, kontroli metanu lub sprawdzania izolacji, a nie samego odpalania.

Pełne wyjaśnienie:

W robotach strzałowych w górnictwie podziemnym stosuje się przyrządy przeznaczone do inicjowania zapalników elektrycznych. Ich zadaniem jest dostarczenie odpowiedniego impulsu/energii do obwodu strzałowego tak, aby zapalniki zadziałały zgodnie z projektem strzelania. Dlatego poprawna jest odpowiedź: "odpalania zapalników elektrycznych".

Pozostałe propozycje opisują inne grupy czynności i sprzętu, które mogą pojawiać się w tej samej tematyce, ale nie są tym samym:

  • "pomiaru prądów błądzących" – dotyczy diagnostyki zjawisk elektrycznych w sieciach/instalacjach (np. wpływów prądów na urządzenia lub korozję), a nie inicjacji strzału.
  • "kontroli stężenia metanu" – odnosi się do metanometrii i bezpieczeństwa przeciwwybuchowego. Do tego służą metanomierze/czujniki gazów, które mierzą stężenie w powietrzu, a nie odpalają zapalniki.
  • "pomiaru rezystancji izolacji obwodów strzałowych" – to kontrola techniczna ciągłości i stanu izolacji (zapobieganie upływom, zwarciom). Jest ważna przed strzelaniem, ale jest to czynność pomiarowa, a nie wykonanie odpalenia.

Na egzaminie warto zapamiętać rozróżnienie: inicjacja (urządzenie do odpalenia) vs kontrola warunków (metan) vs pomiary elektryczne (prądy błądzące, rezystancja izolacji). Jeśli na ilustracji widać typowy osprzęt strzałowy, pytanie sprawdza umiejętność przypisania mu właściwej funkcji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zapalnik elektryczny w robotach strzałowych?
Zapalnik elektryczny to element inicjujący ładunek wybuchowy, uruchamiany impulsem elektrycznym w obwodzie strzałowym. W praktyce wymaga poprawnego podłączenia przewodów, zachowania zasad bezpieczeństwa oraz użycia właściwego urządzenia do odpalenia.
Jakie urządzenie służy do odpalania zapalników elektrycznych?
Do odpalania zapalników elektrycznych stosuje się urządzenie inicjujące przeznaczone do robót strzałowych (w praktyce spotyka się zapalarki/urządzenia strzałowe). Jego funkcją jest wywołanie zadziałania zapalników w zaprojektowanym momencie.
Dlaczego pomiar stężenia metanu nie jest tym samym co odpalanie zapalników?
Pomiar metanu to kontrola atmosfery w wyrobisku i ocena zagrożenia wybuchem. Służą do tego metanomierze lub czujniki gazów. Odpalanie zapalników to czynność inicjacji strzału w obwodzie elektrycznym i wymaga zupełnie innego przyrządu.
Co oznaczają prądy błądzące i kiedy się je mierzy?
Prądy błądzące to niepożądane przepływy prądu poza przewidzianą drogą (np. przez elementy konstrukcji). Mierzy się je w diagnostyce instalacji i urządzeń, aby ocenić ryzyko zakłóceń lub uszkodzeń. Nie służą do inicjacji robót strzałowych.
Jakie pomiary wykonuje się w obwodach strzałowych przed strzelaniem?
W praktyce sprawdza się m.in. ciągłość połączeń oraz stan elektryczny obwodu (np. brak zwarć i niepożądanych upływów). Są to czynności kontrolne, które zmniejszają ryzyko niewypałów lub nieprawidłowej inicjacji, ale nie zastępują samego odpalenia.
Dlaczego łatwo pomylić przyrząd do obwodów strzałowych z miernikiem izolacji?
Oba typy urządzeń odnoszą się do elektryki i mogą mieć przewody pomiarowe, zaciski lub wskazania. Różnica jest w celu: miernik izolacji służy do oceny stanu elektrycznego (pomiar), a urządzenie strzałowe służy do inicjacji zapalników (wykonanie odpalenia).
Kiedy w górnictwie podziemnym wykonuje się kontrolę metanu?
Kontrola metanu jest elementem bieżącego nadzoru bezpieczeństwa w wyrobiskach i jest wykonywana zgodnie z procedurami ruchu zakładu, zwłaszcza w rejonach zagrożonych metanowo. Jej celem jest ocena warunków, a nie realizacja czynności strzałowych.
Jak odróżnić pytanie o funkcję przyrządu od pytania o pomiar?
Jeśli odpowiedź dotyczy "odpalania", "inicjacji" lub "uruchomienia" zapalników, mowa o funkcji wykonawczej. Gdy pojawiają się słowa "pomiar", "rezystancja", "stężenie", częściej chodzi o kontrolę parametrów. Na egzaminie to ważna wskazówka.
Czy urządzenie do odpalania zapalników jest używane do pomiaru prądów?
Zasadniczo nie. Przyrząd do odpalania ma wywołać zadziałanie zapalników w obwodzie strzałowym, a nie prowadzić diagnostykę prądów w instalacjach. Pomiary prądów realizuje się miernikami przeznaczonymi do pomiarów elektrycznych, dobranymi do celu i warunków pracy.
Jakie błędy najczęściej popełnia się w zadaniach z rozpoznawania przyrządów?
Najczęstsze są: wybór odpowiedzi na podstawie pojedynczego skojarzenia (np. "kable = pomiar"), ignorowanie kontekstu robót strzałowych oraz mylenie aparatury bezpieczeństwa (metan) z aparaturą strzałową. Pomaga porównanie: pomiar = kontrola, odpalanie = inicjacja.
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne
