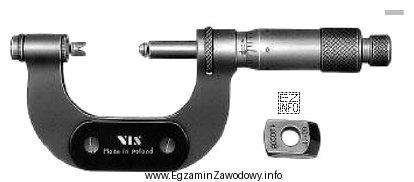

Średnica podziałowa gwintu to parametr opisujący "roboczną" średnicę gwintu, związaną z miejscem, w którym grubość zwoju i szerokość rowka są równe. W praktyce warsztatowej nie jest to to samo co średnica zewnętrzna śruby ani średnica wewnętrzna nakrętki. Dlatego do takiego pomiaru stosuje się przyrządy, które kontaktują się z bokami zarysu gwintu w kontrolowany sposób (np. rozwiązania specjalizowane do gwintów), a nie typowe narzędzia do pomiaru gładkich powierzchni.
Odpowiedź "średnicy podziałowej gwintu." jest właściwa, ponieważ dotyczy parametru gwintu, który zwykle wymaga dedykowanego sposobu pomiaru (dopasowanie punktów/końcówek do profilu). W metrologii istotne jest, że ten parametr wpływa bezpośrednio na pasowanie pary gwintowej i na to, czy elementy będą się poprawnie skręcać.
- "grubości blach." jest niepoprawne, bo pomiar blach opiera się na pomiarze odległości między dwiema równoległymi powierzchniami; stosuje się do tego rozwiązania nastawione na grubość (np. mikrometry do blach, czujniki grubości), a nie pomiar w zarysie gwintu.
- "grubości ścianek rur." jest niepoprawne, ponieważ wymaga dostępu do geometrii rury i często przyrządów umożliwiających pomiar ścianki (inne końcówki, inne podparcie), a mierzona wielkość nie jest parametrem gwintu.
- "średnicy drutu." jest niepoprawne, bo dotyczy gładkiego elementu o przekroju kołowym; nawet jeśli narzędzie wygląda podobnie, pomiar drutu nie wymaga dopasowania do profilu gwintu.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się "średnica podziałowa", sprawdź, czy pytanie dotyczy elementu gwintowanego i czy narzędzie ma cechy sugerujące kontakt z bokami zarysu, a nie tylko z gładkimi powierzchniami.
