KWALIFIKACJA MEC3 - PAŹDZIERNIK 2016



PYTANIE NR 22.

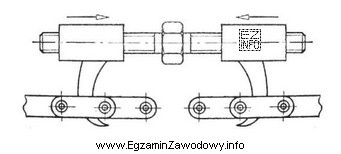

Przedstawiony na rysunku przyrząd stosuje się do
Ilustracja przedstawia narzędzie mechaniczne używane do montażu łańcucha, co jest zgodne z kontekstem egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "montażu łańcucha."
Przyrząd pokazany na rysunku służy do wykonywania czynności montażowych na łańcuchu (np. łączenia/zakładania jego elementów). Pozostałe opcje dotyczą innych zastosowań: pracy ze sprężynami, badań wytrzymałości nitów lub procesu zgrzewania, więc nie pasują do typowego przyrządu do łańcuchów.

Pełne wyjaśnienie:

W pracach monterskich właściwy dobór narzędzia wynika z tego, jaki element jest łączony i jaką operację wykonujemy. Odpowiedź "montażu łańcucha." pasuje do przyrządów przeznaczonych do obsługi łańcuchów, czyli takich, które umożliwiają ich zakładanie, łączenie lub przygotowanie do pracy w układzie napędowym.

Dlaczego pozostałe odpowiedzi są błędne?

  • "ściągania sprężyn." – ściągacze sprężyn są projektowane do kontrolowanego ściskania/rozprężania sprężyn. Zwykle mają zaczepy/ramiona dostosowane do zwojów sprężyny; ich geometria i sposób pracy nie odpowiada typowym operacjom na łańcuchu.
  • "pomiaru wytrzymałości nitów." – pomiar wytrzymałości to zadanie aparatury badawczej (stanowiska prób, maszyny wytrzymałościowe), a nie ręcznego przyrządu monterskiego używanego przy montażu.
  • "zgrzewania elektrooporowego." – zgrzewanie jest procesem łączenia materiałów przy użyciu prądu i docisku. Wymaga urządzenia zgrzewalniczego (źródła prądu, elektrod), a nie typowego narzędzia do montażu elementów łańcucha.

Na egzaminie warto zwracać uwagę na to, czy odpowiedź dotyczy montażu mechanicznego (narzędzia ręczne/przyrządy) czy procesu technologicznego (zgrzewanie, badania wytrzymałościowe). To często pozwala odsiać pozornie "fachowo brzmiące" dystraktory.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza w zadaniu sformułowanie "przyrząd stosuje się do"?
To pytanie o zastosowanie narzędzia, czyli do jakiej czynności montażowej lub obsługowej jest przeznaczone. Na egzaminie zwykle trzeba rozpoznać narzędzie po wyglądzie i powiązać je z typową operacją (np. montaż elementu, demontaż, regulacja).
Jak rozpoznać przyrząd do montażu łańcucha na rysunku?
Najczęściej rozpoznaje się go po elementach roboczych dopasowanych do ogniw: miejscu podparcia, prowadzeniu sworznia lub mechanizmie docisku/rozsuwu. Warto szukać cech sugerujących pracę na ogniwach i łącznikach, a nie na sprężynach czy nitach.
Dlaczego "zgrzewanie elektrooporowe" nie pasuje do narzędzia ręcznego?
Zgrzewanie elektrooporowe wymaga urządzenia zgrzewalniczego: zasilania, elektrod oraz kontroli prądu i docisku. Rysunkowe przyrządy monterskie bez części elektrycznych służą zwykle do montażu/demontażu, a nie do procesu łączenia materiałów prądem.
Jak odróżnić ściągacz sprężyn od przyrządu do łańcucha?
Ściągacz sprężyn ma zwykle zaczepy lub ramiona chwytające zwoje sprężyny i mechanizm ściskania. Narzędzie do łańcucha jest dopasowane do ogniw i pracy ze sworzniem/łącznikiem. Zwracaj uwagę na kształt końcówek roboczych.
Co jest najczęstszą pułapką w pytaniach z rysunkiem narzędzia?
Najczęściej działa "pierwsze skojarzenie": uczeń widzi mechanizm śrubowy i automatycznie wybiera odpowiedź o ściąganiu lub pomiarach. Warto na chwilę zatrzymać się i zapytać: jaki element ma być chwytany i czy odpowiedź dotyczy montażu, czy procesu technologicznego.
Jakie elementy łańcucha są typowo montowane przy użyciu przyrządu?
W praktyce montaż łańcucha często wiąże się z pracą przy ogniwach, sworzniach i łącznikach (np. spinkach). Narzędzie może pomagać w złożeniu elementów, ustawieniu ich osiowo i wykonaniu połączenia w sposób kontrolowany.
Czy pytania o narzędzia wymagają znajomości nazw, czy funkcji?
Najbezpieczniej znać funkcję i zastosowanie. Nazwy bywają różne w zależności od warsztatu, ale egzamin zwykle weryfikuje, czy potrafisz dobrać narzędzie do zadania: montaż, demontaż, regulacja, pomiar lub czynność technologiczna.
Kiedy w montażu maszyn spotyka się łańcuchy napędowe?
Łańcuchy spotyka się w układach przeniesienia napędu, gdy potrzebna jest trwała transmisja momentu i odporność na warunki pracy. W obsłudze serwisowej pojawiają się zadania typu: zakładanie, łączenie, regulacja naciągu oraz kontrola zużycia elementów.
Jakie zasady BHP są ważne przy montażu łańcucha?
Kluczowe są: odłączenie źródeł energii maszyny, zabezpieczenie przed przypadkowym uruchomieniem, użycie rękawic i okularów (ryzyko przycięcia lub odprysków), oraz praca narzędziem przeznaczonym do danej operacji. Unikaj improwizacji i dźwigniowania przypadkowymi kluczami.
Jak się uczyć do zadań "rozpoznaj narzędzie na rysunku"?
Skuteczne jest tworzenie własnej "bazy obrazów": zdjęcie narzędzia + 1 zdanie o zastosowaniu + typowy przykład użycia. Pomaga też porównywanie podobnych narzędzi (np. ściągacz vs przyrząd do łańcucha) i ćwiczenie rozpoznawania po końcówkach roboczych.
info

Około 57% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Poprawna jest odpowiedź "montażu łańcucha."Przyrząd pokazany na rysunku służy do wykonywania czynności montażowych na łańcuchu (np. łączenia/zakładania jego elementów)."

Materiały:

  • Instrukcje stanowiskowe prac montażowych w warsztacie szkolnym (dobór i bezpieczne użycie narzędzi)
  • Podręczniki/atlas narzędzi monterskich i przyrządów warsztatowych (dział: narzędzia do elementów cięgnowych)
  • Materiały producentów narzędzi warsztatowych: katalogi i karty narzędzi do montażu/łączenia łańcuchów (zdjęcia + zastosowanie)
