KWALIFIKACJA ELE5 - CZERWIEC 2019



PYTANIE NR 4.

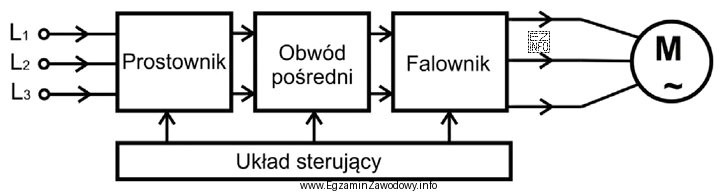

Przedstawiony na rysunku schemat blokowy przekształtnika zasilającego silnik indukcyjny klatkowy umożliwia regulację prędkości wirowania silnika przez zmianę
Przedstawiony na rysunku schemat blokowy przekształtnika zasilającego silnik
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie blokowym widzimy, że układ składa się z prostownika, obwodu pośredniego, falownika oraz układu sterującego. Falownik jest kluczowym elementem umożliwiającym regulację prędkości obrotowej silnika indukcyjnego poprzez zmianę częstotliwości oraz napięcia zasilającego. Zmiana liczby par biegunów, rezystancji w obwodzie wirnika lub poślizgu nie są bezpośrednio związane z działaniem falownika w kontekście regulacji prędkości na tym schemacie.
