KWALIFIKACJA TWO3 - CZERWIEC 2015

PYTANIE NR 26.

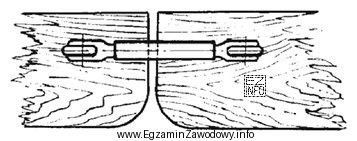

Przedstawiony na rysunku sposób zabezpieczenia podbudowy technologicznej kadłuba przed przewróceniem, rozpadem i spowodowaniem uszkodzeń podczas wodowania przedstawia fragment płozy połączonej stalowymi
Ilustracja przedstawia fragment konstrukcji, prawdopodobnie związanej z budową jednostek pływających.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawne jest wskazanie "ściągaczami", ponieważ ściągacze (napinacze śrubowe) służą do sztywnego spięcia elementów i regulacji naciągu, co stabilizuje podbudowę podczas wodowania.
"Liny" i "ścięgna" nie dają tak precyzyjnej regulacji i sztywności, a "płaskowniki" nie pełnią roli napinacza.

Pełne wyjaśnienie:

W zabezpieczeniach technologicznych stosowanych przy montażu i przygotowaniu kadłuba do wodowania kluczowe jest usztywnienie oraz kontrolowany naciąg elementów łączących. Odpowiedź "ściągaczami" pasuje do rozwiązania, w którym fragment płozy lub podbudowy jest spięty elementami umożliwiającymi zarówno połączenie, jak i regulację długości/napięcia.

Ściągacz (w praktyce często kojarzony z napinaczem śrubowym/silnym łącznikiem z regulacją) pozwala:

  • ustawić i skorygować naciąg po zmontowaniu,
  • zachować względną sztywność połączenia,
  • ograniczyć ryzyko "rozchodzenia się" konstrukcji pod wpływem drgań, uderzeń i zmian obciążenia podczas wodowania.

Odpowiedź "ścięgnami" jest myląca, bo słowo to bywa używane w innym znaczeniu (np. cięgna jako elementy przenoszące siły w układach mechanicznych), a w kontekście zabezpieczeń technologicznych nie wskazuje jednoznacznie na osprzęt z regulacją. "Linami" kojarzy się z wiązaniem i mocowaniem, ale sama lina (nawet stalowa) zwykle wymaga dodatkowych zacisków/kauszy i nie jest typowym elementem dającym łatwą, precyzyjną regulację naciągu jak ściągacz. Z kolei "płaskownikami" nie opisuje elementu napinającego; płaskownik to materiał/kształtownik, który może być częścią wzmocnienia, ale nie zastępuje funkcji regulowanego łącznika.

Na egzaminie warto zapamiętać regułę praktyczną: gdy w opisie pojawia się potrzeba zabezpieczenia przed przewróceniem i rozpadem oraz widać (lub wynika z opisu) element z możliwością dociągnięcia/kontry, najczęściej chodzi o ściągacz/napinacz, a nie o samą linę czy zwykły płaskownik.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Ściągacz to element łącząco-napinający, który umożliwia regulację naciągu i spięcie dwóch punktów konstrukcji. W pracach stoczniowych bywa używany do stabilizacji podbudów i elementów technologicznych, gdy trzeba ograniczyć ryzyko przemieszczeń oraz "rozchodzenia się" konstrukcji.
Ściągacz zwykle ma postać elementu śrubowego (często z możliwością kręcenia korpusem do skracania/wydłużania), natomiast lina jest przedstawiana jako odcinek giętki wymagający zakończeń i zacisków. Jeśli widoczna jest regulacja długości/napięcia, to typowa cecha ściągacza.
Regulacja naciągu pozwala usunąć luz po montażu i dopasować siły w połączeniu. Podczas wodowania lub przetaczania mogą pojawić się drgania i zmienne obciążenia; możliwość dociągnięcia i utrzymania stałego napięcia zwiększa stabilność i ogranicza ryzyko uszkodzeń.
Czasem liny są używane do wiązania lub asekuracji, ale nie zawsze są dobrym zamiennikiem ściągaczy. Lina sama w sobie nie zapewnia wygodnej, precyzyjnej regulacji i często wymaga dodatkowego osprzętu. Gdy liczy się sztywne spięcie i szybka korekta naciągu, typowo wybiera się ściągacz.
Chodzi o utratę spójności połączeń: poluzowanie, wysunięcie elementów, odkształcenia lub rozłączenie podpór i stężeń. Skutkiem mogą być przemieszczenia fragmentów płozy/podbudowy, uderzenia o inne elementy oraz uszkodzenia kadłuba. Zabezpieczenia mają temu zapobiegać.
Najczęstsze pomyłki to wybór odpowiedzi na podstawie skojarzeń językowych (np. "ścięgno" brzmi podobnie do "ściągacz") oraz utożsamianie każdego zabezpieczenia z liną. Pomaga analizowanie funkcji: jeśli trzeba regulować naciąg i usztywnić połączenie, to wskazuje na ściągacz.
Ściągacze działają jak regulowany łącznik i pozwalają "dociągnąć" konstrukcję, natomiast płaskownik jest materiałem konstrukcyjnym (listwą stalową) bez funkcji szybkiej regulacji naciągu. Jeśli w zabezpieczeniu kluczowe jest naprężenie i możliwość korekty, płaskownik zwykle nie spełnia tej roli samodzielnie.
Kontrolę wykonuje się przed czynnościami, które mogą wywołać duże zmiany obciążeń (przetaczanie, opuszczanie, wodowanie) oraz po etapach montażu, gdy mogły powstać luzy. W praktyce sprawdza się spójność połączeń, brak odkształceń i to, czy elementy napinające nadal utrzymują wymagany naciąg.
W zależności od rozwiązania spotyka się zakończenia gwintowane, ucha, haki oraz elementy mocujące do konstrukcji (np. jarzma, uchwyty). Kluczowe jest, aby cały układ przenosił siły bez luzów i pozwalał na regulację. Dobór osprzętu powinien być zgodny z praktyką zakładową i wymaganiami zadania.
Warto uczyć się na zdjęciach i szkicach: rozpoznawanie ściągaczy, lin, cięgien i płaskowników. Pomaga też kojarzenie funkcji z nazwą: ściągacz "ściąga" i napina (regulacja), lina głównie wiąże, a płaskownik jest elementem materiałowym. Trenuj opisywanie zastosowania, nie tylko nazw.
