KWALIFIKACJA BUD15 - WRZESIEŃ 2015

PYTANIE NR 18.

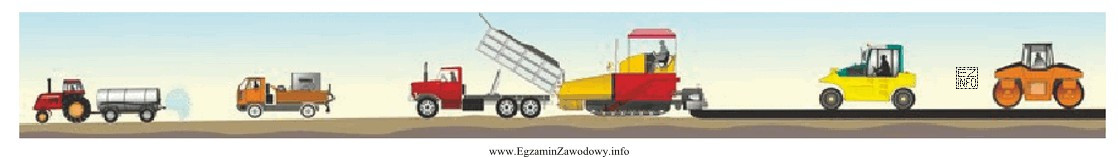

Przedstawiony na rysunku zestaw maszyn stosowany jest do wykonania
Ilustracja przedstawia zestaw maszyn budowlanych używanych w procesie budowy dróg, szczególnie do układania warstwy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Warstwa nawierzchni z mieszanki mineralno-asfaltowej jest wykonywana typowym zestawem do robót bitumicznych: wbudowanie mieszanki (np. rozściełaczem) oraz jej zagęszczenie walcami. Utrwalenie powierzchniowe wymaga zwykle skrapiarki i rozsypywarki grysu, stabilizacja – sprzętu do mieszania/spulchniania, a beton cementowy – technologii układania i wykańczania betonu.

Pełne wyjaśnienie:

Wykonanie warstwy nawierzchni z mieszanki mineralno-asfaltowej (MMA) odbywa się w ciągu technologicznym typowym dla robót bitumicznych. W praktyce oznacza to: dowóz mieszanki, jej wbudowanie (najczęściej rozściełaczem/układarką mas bitumicznych) oraz zagęszczenie (zwykle walcami o odpowiednim typie i kolejności przejazdów). Zestaw maszyn pokazany na rysunku ma więc odpowiadać takiej sekwencji: rozściełanie + zagęszczanie.

Odpowiedź "powierzchniowego podwójnego utrwalenia nawierzchni" jest niepoprawna, bo utrwalenie (jedno- lub dwuwarstwowe) polega na skropieniu lepiszczem i posypaniu kruszywem (grysem), a następnie dowałowaniu. Kluczowe są tu maszyny do skrapiania i rozsypywania kruszywa, a nie zestaw do układania warstwy z MMA.

Odpowiedź "stabilizacji podłoża gruntowego lepiszczem asfaltowym" również nie pasuje do typowego zestawu do wbudowania MMA. Stabilizacja wymaga zwykle technologii mieszania/spulchniania warstwy gruntu (lub istniejącej warstwy) z lepiszczem i ewentualnie kruszywem, a więc innego rodzaju sprzętu (maszyny do mieszania/stabilizatory, recyklery) oraz innych etapów robót.

Odpowiedź "warstwy konstrukcji nawierzchni z betonu cementowego" jest błędna, ponieważ wykonanie nawierzchni betonowej opiera się na wbudowaniu mieszanki betonowej i jej obróbce (profilowanie, wibrowanie, zacieranie/tekstura, pielęgnacja), co wiąże się z innymi maszynami niż w robotach bitumicznych.

Wskazówka egzaminacyjna: patrz na cały zestaw, nie na pojedynczą maszynę. Jeśli widać urządzenie do rozścielania mieszanki oraz sprzęt do zagęszczania, najczęściej chodzi o wykonanie warstwy z MMA.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Mieszanka mineralno-asfaltowa (MMA) to materiał na warstwy asfaltowe, złożony z kruszywa, wypełniacza i lepiszcza asfaltowego. Po rozłożeniu na jezdni tworzy warstwę nawierzchni, którą należy odpowiednio zagęścić walcami, aby uzyskać wymaganą nośność i szczelność.
Najczęściej jest to ciąg: transport MMA (samochody), wbudowanie rozściełaczem/układarką mas bitumicznych oraz zagęszczanie walcami (np. stalowymi i ogumionymi). Dobór walców i liczby przejazdów zależy od rodzaju warstwy i temperatury mieszanki.
Walec zapewnia zagęszczenie świeżo rozłożonej mieszanki, czyli zmniejszenie wolnych przestrzeni i uzyskanie wymaganej gęstości. Bez prawidłowego zagęszczenia warstwa szybciej ulega koleinowaniu i pękaniu, a także może być mniej szczelna i bardziej podatna na działanie wody.
Utrwalenie powierzchniowe polega na skropieniu nawierzchni lepiszczem i posypaniu kruszywem (grysem), a następnie dowałowaniu. Układanie warstwy asfaltowej to rozłożenie gotowej MMA rozściełaczem i zagęszczenie. To inne technologie i zwykle inny zestaw maszyn.
Typowy błąd to skupienie się na jednej maszynie i ignorowanie pozostałych elementów zestawu. Uczniowie mylą też technologie: skropienie + grys (utrwalenie) z rozścielaniem MMA (warstwa asfaltowa) albo kojarzą każde użycie lepiszcza asfaltowego ze stabilizacją podłoża.
Stabilizację stosuje się, gdy trzeba poprawić właściwości warstwy podłoża lub istniejącej warstwy konstrukcyjnej (np. wzmocnienie, poprawa nośności). Technologia opiera się na mieszaniu materiału in-situ z lepiszczem i zagęszczaniu, zwykle z użyciem stabilizatora/recyklera.
Beton cementowy po ułożeniu wymaga innej obróbki: profilowania, wibrowania, wygładzania, nadania tekstury oraz pielęgnacji. Sprzęt do tych prac różni się od rozściełaczy do MMA i typowych zestawów walców. Z tego powodu zestaw maszyn dla betonu jest charakterystyczny i inny.
Szukaj elementów ciągu "rozścielanie + zagęszczanie": maszyny układającej pas mieszanki (zwykle rozściełacz) oraz walców poruszających się za nią. Jeśli zamiast tego widzisz skrapiarkę i rozsypywarkę kruszywa, częściej chodzi o utrwalenie, a nie o warstwę z MMA.
W praktyce kluczowe jest równomierne podanie kruszywa na świeże lepiszcze, więc rozsypywarka (lub równoważne rozwiązanie technologiczne) jest typowym elementem zestawu. Sam walec nie wystarczy, bo jego zadaniem jest dociśnięcie kruszywa, a nie jego równomierne rozłożenie.
Ucz się w powiązaniu "technologia ↔ zestaw maszyn": MMA (rozściełacz + walce), utrwalenie (skrapiarka + grys + walec), stabilizacja (recykler/stabilizator + zagęszczanie), beton (układanie i wykańczanie betonu). Pomaga oglądanie zdjęć maszyn i zapamiętywanie ich funkcji w ciągu robót.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Warstwa nawierzchni z mieszanki mineralno-asfaltowej jest wykonywana typowym zestawem do robót bitumicznych: wbudowanie mieszanki (np. rozściełaczem) oraz jej zagęszczenie walcami."

Materiały:

  • Podręczniki/kompendia z technologii robót drogowych (działy: nawierzchnie asfaltowe, utrwalenia, stabilizacje, nawierzchnie betonowe)
  • Katalogi/atlas maszyn drogowych z opisem zastosowań (rozściełacze, walce, skrapiarki, recyklery, układarki betonu)
  • Materiały szkoleniowe producentów sprzętu (opis ciągu technologicznego wbudowania MMA i zagęszczania)
