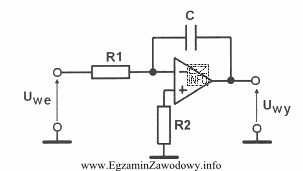

Układ całkujący to taki układ, którego wyjście jest (w przybliżeniu, w pewnym paśmie) proporcjonalne do całki z sygnału wejściowego w czasie. W praktyce spotyka się go jako prosty układ RC albo jako klasyczną aplikację ze wzmacniaczem operacyjnym, gdzie kondensator znajduje się w gałęzi sprzężenia zwrotnego, a rezystor w torze wejściowym. Taka struktura powoduje, że przy sygnale stałym/schodkowym na wejściu na wyjściu pojawia się przebieg narastający/opadający (rampa), co jest typowym "śladem" całkowania.
Dlaczego pozostałe odpowiedzi nie pasują do układu całkującego?
- "Detektor przejścia" (np. detektor zera lub przejścia przez próg) ma zwykle charakter komparatorowy: kluczowe są progi, histereza i szybka zmiana stanu, a nie liniowe narastanie wynikające z ładowania/rozładowania kondensatora w pętli całkującej.
- "Klucz prądowy" służy do sterowania przepływem prądu (przełączania obciążenia) i typowo zawiera element wykonawczy (tranzystor/MOSFET) pracujący w stanach odcięcia/nasycenia. Sama obecność RC nie definiuje klucza; decyduje topologia przełączania i sposób sterowania.
- "Ogranicznik napięcia" to układ nieliniowy, w którym dominują elementy ograniczające (diody, transile, układy Zenera) ustawiające maksymalną/minimalną amplitudę. W integratorze celem nie jest "obcięcie" sygnału, tylko realizacja zależności czasowej (całki), więc jeśli na schemacie nie widać typowej ścieżki ograniczania do progów, taka odpowiedź jest nietrafna.
Wskazówka egzaminacyjna: przy rozpoznawaniu schematów najpierw identyfikuj rolę kondensatora: czy jest w torze różniczkującym (w szeregu na wejściu, z rezystorem do masy) czy całkującym (w sprzężeniu zwrotnym integratora lub w konfiguracji dającej uśrednianie w czasie). Dopiero potem oceniaj, czy układ ma elementy typowo progowe/przełączające.
