KWALIFIKACJA BUD18 - PAŹDZIERNIK 2016

PYTANIE NR 16.

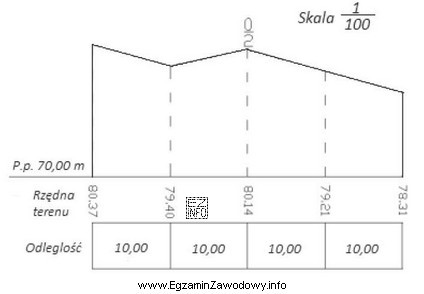

Przedstawiony szkic jest efektem końcowym opracowania wyników pomiaru terenu wykonanego sposobem
Ilustracja przedstawia profil poprzeczny terenu, co jest typowym elementem w pracy technika geodety, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Szkic będący końcowym opracowaniem profili poprzecznych pokazuje przekroje terenu wykonywane prostopadle do osi (np. trasy), zwykle w kilku przekrojach wzdłuż obiektu liniowego. Profile podłużne przedstawiają przebieg wzdłuż osi, a niwelacje siatkowa i punktów rozproszonych mają inną formę zapisu i układ punktów.

Pełne wyjaśnienie:

Metoda profili poprzecznych polega na tym, że wzdłuż pewnej osi (najczęściej osi obiektu liniowego, np. drogi, kanału, wału) wyznacza się kolejne stanowiska, a w każdym z nich mierzy się wysokości punktów leżących na linii prostopadłej do tej osi. Wynikiem opracowania są zwykle kolejne przekroje (poprzeczne) pokazujące kształt terenu po obu stronach osi.

Dlatego szkic będący efektem profili poprzecznych rozpoznaje się po tym, że przedstawia serię przekrojów w różnych kilometrażach/stanowiskach, gdzie na każdym przekroju widać punkty po lewej i prawej stronie odniesione do osi oraz odpowiadające im rzędne wysokości.

Odpowiedź "profilów podłużnych" jest nieprawidłowa, ponieważ profil podłużny przedstawia teren wzdłuż osi (ciągły przebieg rzędnych w funkcji odległości), a nie zbiór wielu przekrojów prostopadłych do osi. W profilu podłużnym typowe są elementy takie jak linia terenu wzdłuż trasy, niweleta projektowana czy kilometraż na jednej osi odniesienia.

Odpowiedź "niwelacji siatkowej" nie pasuje, bo niwelacja siatkowa prowadzi do opracowania wysokości w węzłach regularnej siatki (np. kwadratów/prostokątów) i często do tworzenia modelu terenu lub warstwic. Jej szkic/opracowanie ma charakter planu z układem siatki punktów, a nie serii przekrojów poprzecznych.

Odpowiedź "niwelacji punktów rozproszonych" również jest błędna: tam punkty dobiera się nieregularnie (w charakterystycznych miejscach terenu), a opracowanie ma zwykle postać zestawienia punktów z rzędnymi oraz szkicu sytuacyjnego z rozmieszczeniem punktów. Nie jest to typowa forma przekrojów poprzecznych wykonywanych w kolejnych przekrojach prostopadłych do osi.

Wskazówka egzaminacyjna: gdy na rysunku widzisz "pakiet" powtarzalnych przekrojów w różnych miejscach wzdłuż trasy, najczęściej chodzi o profile poprzeczne. Gdy widzisz jeden przebieg rzędnych wzdłuż osi – to profil podłużny. Gdy widzisz plan z wieloma punktami w siatce lub rozproszeniu – to odpowiednio niwelacja siatkowa albo punkty rozproszone.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Profil poprzeczny to przekrój terenu wyznaczany prostopadle do osi obiektu (np. drogi). Pokazuje ukształtowanie terenu po obu stronach osi w danym miejscu. W dokumentacji często występuje jako seria kolejnych przekrojów wzdłuż trasy.
Profil podłużny przedstawia przebieg wysokości terenu wzdłuż osi (np. wzdłuż trasy drogi). Wykonuje się go przy projektowaniu i inwentaryzacji obiektów liniowych, aby analizować spadki, niweletę oraz zmiany rzędnych w funkcji kilometrażu.
Profile poprzeczne wyglądają jak wiele powtarzalnych przekrojów w kolejnych miejscach trasy (każdy prostopadle do osi). Profil podłużny to zwykle jeden wykres/przekrój wzdłuż osi z odległością (kilometrażem) na osi poziomej.
W niwelacji siatkowej mierzy się rzędne w węzłach regularnej siatki punktów na planie. Opracowaniem jest zestaw wysokości, model terenu lub warstwice, a nie seria przekrojów prostopadłych do osi. Profile można ewentualnie wyprowadzić, ale nie są typowym "efektem końcowym".
To pomiar wysokości punktów dobranych nieregularnie, zwykle w miejscach charakterystycznych (załamania terenu, krawędzie, kulminacje). Wynikiem jest zbiór punktów z rzędnymi i szkic sytuacyjny ich rozmieszczenia. Nie tworzy to automatycznie uporządkowanych przekrojów poprzecznych.
Najczęściej są to: oś odniesienia (oś trasy), odległości w lewo i prawo od osi, rzędne wysokości punktów, czasem linia terenu oraz elementy projektowane (np. skarpy, korona nasypu, dno wykopu). Układ jest "przekrojowy", a nie planowy.
Profile poprzeczne wykonuje się m.in. przy budowie i przebudowie dróg, wałów, kanałów, rowów, wykopów i nasypów. Są potrzebne do kontroli robót ziemnych, oceny kształtu terenu oraz do obliczeń objętości (kubatur) wzdłuż obiektu liniowego.
Typowe błędy to mylenie kierunku przekroju (wzdłuż vs w poprzek osi), ignorowanie informacji o kilometrażu/stanowiskach, oraz utożsamianie każdego szkicu wysokościowego z "niwelacją". Pomaga szukanie: czy to seria przekrojów, czy plan punktów, czy jeden przekrój wzdłużny.
Tak. Z przekrojów poprzecznych wyznacza się pola przekrojów w kolejnych przekrojach, a następnie oblicza objętość metodami inżynierskimi (np. uśrednianie pól na odcinkach). To częsty cel wykonywania profili wzdłuż obiektów liniowych.
Warto przećwiczyć rozpoznawanie typowych opracowań: profil podłużny, zestaw profili poprzecznych, szkic siatki niwelacyjnej i szkic punktów rozproszonych. Dobrą metodą jest porównywanie cech: kierunek przekroju, układ punktów, obecność osi trasy oraz sposób opisu odległości i rzędnych.
info

Statystycznie 36% uczniów zna prawidłową odpowiedź. bardzo trudne

W praktyce zawodowej kluczowe jest to, że szkic będący końcowym opracowaniem profili poprzecznych pokazuje przekroje terenu wykonywane prostopadle do osi (np. trasy), zwykle w kilku przekrojach wzdłuż obiektu liniowego.

Materiały:

  • Materiały dydaktyczne z geodezji inżynieryjnej dotyczące profili podłużnych i poprzecznych
  • Zestawy przykładowych szkiców/opracowań z niwelacji (siatkowej i punktów rozproszonych)
  • Ćwiczenia z rozpoznawania dokumentów z pomiarów wysokościowych (przekroje, repery, rzędne)
