KWALIFIKACJA BUD18 - CZERWIEC 2017



PYTANIE NR 39.

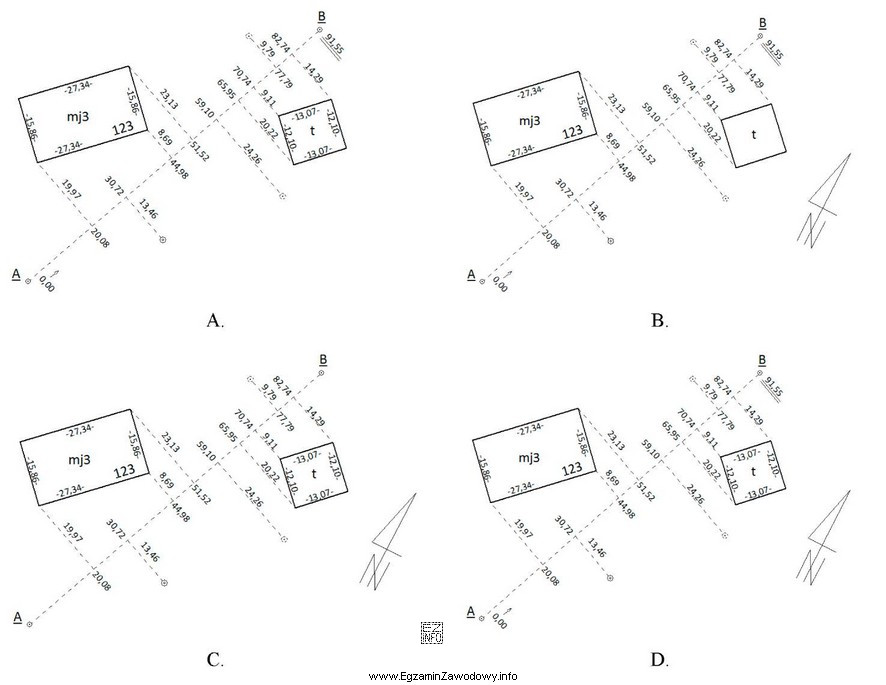

Na którym rysunku przedstawiono wykonany bezbłędnie szkic pomiaru szczegółów sytuacyjnych, pomierzonych metodą domiarów prostokątnych?
Na którym rysunku przedstawiono wykonany bezbłędnie szkic pomiaru
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek D przedstawia poprawnie wykonany szkic pomiaru szczegółów sytuacyjnych pomierzonych metodą domiarów prostokątnych. Wszystkie wymiary są zgodne i spójne, a kąty prostokątne są prawidłowo zaznaczone. Pozostałe rysunki zawierają błędy, takie jak niezgodność wymiarów (A, B) lub brak zaznaczenia kątów prostokątnych (C).
