Konwertor tlenowy to naczynie stalownicze, w którym surówkę (i ewentualnie złom) przerabia się na stal przez wydmuchiwanie/wwiewanie tlenu i prowadzenie reakcji utleniania domieszek. W zadaniu trzeba rozpoznać przekrój tego urządzenia na rysunku.

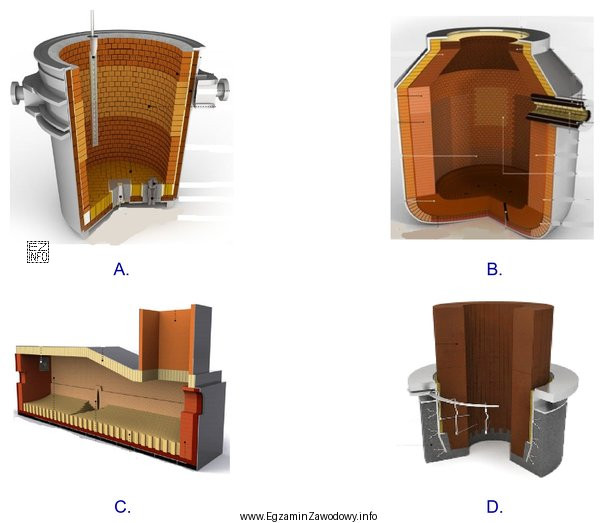

Poprawna odpowiedź "B" jest właściwa, ponieważ rysunek w tej pozycji odpowiada typowym cechom przekroju konwertora tlenowego:
- kształt naczynia z wyraźnie zwężającą się częścią i rozszerzeniem w strefie roboczej (często opisywany jako "gruszkowy"),
- wykładzina ogniotrwała wewnątrz korpusu, która w przekroju jest widoczna jako warstwa ochronna,
- strefy procesu: obszar ciekłego metalu i obszar żużla (w schematach przekrojów zwykle zaznaczane osobno),
- rozwiązania typowe dla naczynia przechylanego (konstrukcja ułatwiająca spust i wylewanie), co odróżnia je od wielu pieców o innej geometrii.
Pozostałe odpowiedzi są błędne, bo prezentują przekroje urządzeń o innej budowie lub funkcji, np. o innym kształcie komory roboczej, innym sposobie doprowadzenia czynnika grzejnego/utleniającego albo bez cech charakterystycznych dla konwertora stalowniczego (jak typowe proporcje naczynia i warstwa wykładziny w układzie spotykanym w konwertorach tlenowych).
Wskazówka egzaminacyjna: przy tego typu pytaniach najpierw szukaj cech "najbardziej rozpoznawalnych" (geometria naczynia i warstwa wykładziny), a dopiero potem porównuj detale. Unikniesz wyboru na podstawie jednego elementu, który może występować także w innych urządzeniach.
