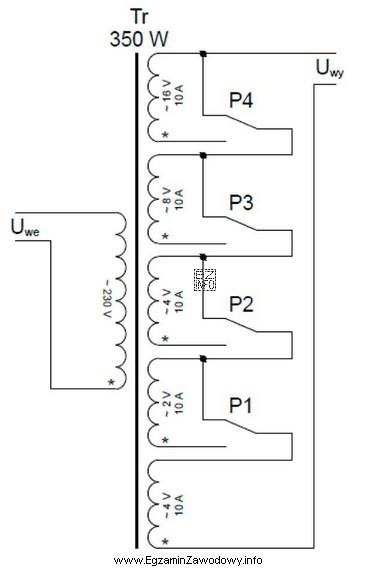

W tego typu zadaniach kluczowe jest odczytanie ze schematu, jaki wpływ ma każdy przełącznik (P1–P4) na tor zasilania: które gałęzie są dołączane, które odłączane oraz czy przełącznik wybiera inny odczep/sekcję źródła napięcia.
Poprawna odpowiedź to "P2, P3 i P4", ponieważ ta kombinacja przełączeń odpowiada takiej konfiguracji układu, w której napięcie wyjściowe osiąga wymaganą wartość 32 V. Innymi słowy: po przełączeniu P2, P3 i P4 schemat wskazuje połączenie elementów w sposób zgodny z warunkiem zadania (w praktyce może to być wybór właściwych odczepów uzwojenia, sekcji zasilacza lub odpowiednich punktów połączeń).
Dlaczego pozostałe odpowiedzi są błędne?
- "P3 i P4" – ta konfiguracja pomija przełączenie, które na schemacie jest wymagane do uzyskania 32 V. W efekcie napięcie wyjściowe jest inne niż 32 V.
- "P1, P2 i P3" – włącza przełącznik, który zmienia układ w innym kierunku niż potrzebny (np. dołącza inną gałąź/odczep), więc nie spełnia warunku napięcia 32 V.
- "P1 i P2" – to zestaw niepełny względem konfiguracji wskazanej przez schemat dla 32 V; brakuje przełączeń koniecznych do osiągnięcia wymaganej wartości.
Wskazówka egzaminacyjna: nie kieruj się zasadą "więcej przełączników = większe napięcie". Zawsze sprawdzaj na schemacie, co dokładnie przełącza dany element (który węzeł łączy z którym) i dopiero wtedy dobieraj kombinację spełniającą wymagane napięcie.
