W systemach automatyki budynkowej KNX przewód magistralny (najczęściej para żył skrętki dla transmisji TP) podłącza się do dedykowanych zacisków magistrali, które producent oznacza jako "KNX" lub symbolami "+ / -". Kluczową zasadą montażową jest to, że zaciski KNX są funkcjonalnie oddzielone od zacisków zasilania sieciowego (L, N, PE) oraz od zacisków wyjściowych sterujących obciążeniami.

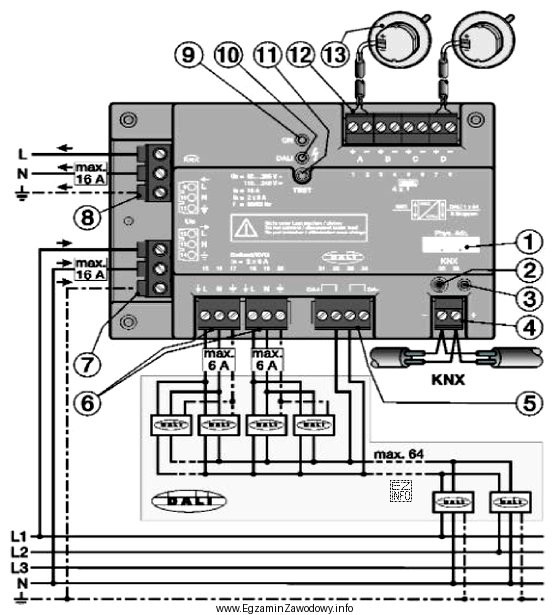

Na dołączonym schemacie/rysunku można jednoznacznie zidentyfikować właściwe miejsce podłączenia, ponieważ:
- bezpośrednio pod odpowiednim dwubiegunowym złączem widnieje wyraźny napis "KNX",
- to złącze jest wskazane strzałką z numerem 4.
Dlatego poprawną odpowiedzią jest "4".
Pozostałe odpowiedzi są błędne, bo odnoszą się do innych grup zacisków urządzenia:
- "7" i "8" dotyczą zacisków zasilania (L/N/PE). Podłączenie tam przewodu magistralnego jest typowym i niebezpiecznym błędem montażowym, mogącym skutkować uszkodzeniem urządzenia.
- "6" wskazuje zaciski wyjściowe/obciążeniowe (sterowanie obwodami), a nie komunikację systemową.
- "8" (analogicznie jak "7") nie jest złączem magistrali KNX, tylko częścią toru zasilania.
W praktyce egzaminacyjnej warto zapamiętać: najpierw szukaj etykiety producenta ("KNX"), dopiero potem numeru elementu. To minimalizuje ryzyko pomyłki z zaciskami 230 V lub inną magistralą (np. DALI).
