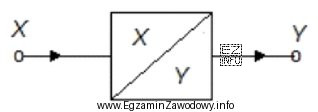

W automatyce przemysłowej symbole graficzne na schematach mają wskazywać funkcję elementu w torze, a nie tylko jego potoczną nazwę. Przetwornik pomiarowy jest częścią toru pomiarowego: przyjmuje sygnał z czujnika lub bezpośrednio z procesu i przekształca go do sygnału wyjściowego, który może być dalej przesyłany i przetwarzany (np. przez wejście analogowe sterownika). Dlatego rozpoznanie przetwornika zwykle opiera się na tym, że symbol wskazuje na "konwersję"/"przetwarzanie" sygnału pomiarowego.
Odpowiedź "przepływomierza" jest błędna, ponieważ przepływomierz jest konkretnym przyrządem pomiarowym wielkości przepływu (np. cieczy/gazu). Na schematach często ma własną, specyficzną symbolikę i opis (związany z medium i miejscem zabudowy). Sam fakt, że przepływomierz "mierzy", nie oznacza, że każdy symbol elementu pomiarowego dotyczy przepływu.
Odpowiedź "separatora" jest niepoprawna, bo separator (np. sygnałowy/galwaniczny) pełni inną rolę: oddziela obwody (np. dla ochrony, eliminacji pętli masy, dopasowania poziomów), a nie jest typowym elementem konwersji wielkości mierzonej do standardowego sygnału pomiarowego. Symbol separatora zwykle akcentuje ideę rozdzielenia/izolacji, a nie przetwarzania pomiaru.
Odpowiedź "wzmacniacza operacyjnego" także jest błędna. Wzmacniacz operacyjny to element elektroniki analogowej i na schematach ma charakterystyczny symbol używany do przedstawiania układów wzmacniających, sumujących czy filtrujących. W automatyce przemysłowej można spotkać kondycjonowanie sygnału, ale nie każdy blok przetwarzania jest rysowany jako klasyczny symbol wzmacniacza operacyjnego.
Wskazówka egzaminacyjna: najpierw ustal, czy symbol odnosi się do przyrządu mierzącego konkretną wielkość procesu (np. przepływ), do kondycjonowania/konwersji sygnału (przetwornik), do izolacji (separator), czy do elementu elektronicznego (wzmacniacz). Takie "przypisanie funkcji" minimalizuje ryzyko pomyłki wynikającej ze skojarzeń.
