W układzie ładowania z prądnicą kluczowym elementem jest regulator, którego zadaniem jest ograniczanie i stabilizowanie napięcia wyjściowego tak, aby ładowanie akumulatora było skuteczne i jednocześnie bezpieczne dla instalacji elektrycznej.
Sformułowanie "przy wyłączonych wszystkich odbiornikach prądu" oznacza pomiar w warunkach minimalnego obciążenia. Wtedy układ powinien osiągać napięcie regulacji, czyli wartość, przy której regulator zaczyna ograniczać wzbudzenie prądnicy, aby napięcie nie rosło niekontrolowanie wraz ze wzrostem obrotów.

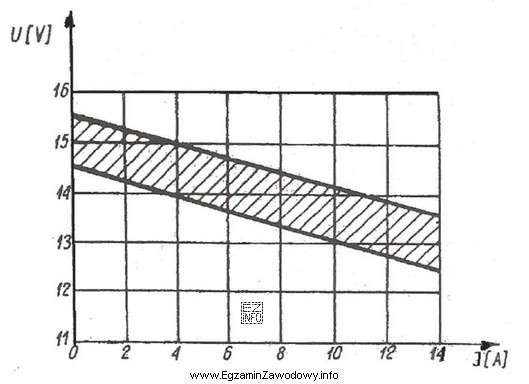

Odpowiedź "15±0,5 V" opisuje typowy przedział dopuszczalnej regulacji dla wskazanego w pytaniu przypadku. Taki zapis jest ważny, bo w praktyce dopuszcza się odchyłki wynikające m.in. z temperatury, tolerancji elementów i warunków pomiaru (np. spadków napięć na połączeniach).
Dlaczego pozostałe odpowiedzi są nieprawidłowe w kontekście pytania?
- "14±0,5 V" – może kojarzyć się z innymi rozwiązaniami układu ładowania, ale tutaj nie odpowiada wskazanemu napięciu regulatora prądnicy w warunkach z pytania. Zbyt niska wartość regulacji może skutkować niedoładowaniem akumulatora, zwłaszcza przy pracy sezonowej i krótkich cyklach pracy.
- "12-0,5 V" – to poziom bliższy napięciu akumulatora bez ładowania, a nie napięciu, które powinien zapewniać sprawny układ ładowania. Taki wynik sugerowałby brak prawidłowego ładowania albo istotną usterkę.
- "16+0,5 V" – to z kolei poziom zbyt wysoki: może prowadzić do przeładowania akumulatora, nadmiernego gazowania, przyspieszonej korozji i ryzyka uszkodzeń odbiorników w instalacji.
Na egzaminie warto zapamiętać zasadę diagnostyczną: prawidłowe napięcie regulacji powinno mieścić się w określonym przedziale producenta, a odchyłki w dół i w górę mają inne skutki (niedoładowanie vs przeładowanie). W praktyce pomiar wykonuje się sprawnym woltomierzem, na odpowiednich zaciskach i przy warunkach pracy przewidzianych dla układu.
