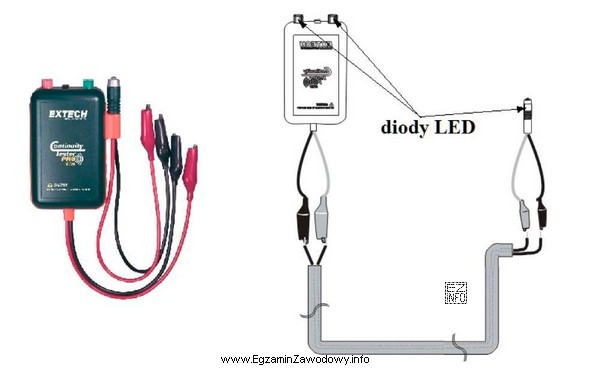

Funkcja sprawdzania ciągłości żył przewodów polega na szybkim potwierdzeniu, czy dana żyła przewodu (lub całe połączenie) tworzy ciągły obwód elektryczny. W praktyce wykonuje się to przez przyłożenie końcówek pomiarowych do dwóch punktów obwodu. Jeżeli przewód nie jest przerwany i połączenia są poprawne, przyrząd zwykle sygnalizuje to w prosty sposób (np. sygnałem dźwiękowym, zapaleniem diody lub wskazaniem na wyświetlaczu). Taki test jest szczególnie użyteczny przy diagnostyce przerw, złych zacisków, uszkodzeń mechanicznych żyły czy błędów montażowych.
Dlaczego pozostałe odpowiedzi nie pasują:
- "szacowania długości przewodów" – oszacowanie długości wymaga metod, które potrafią powiązać parametr elektryczny z długością (np. specjalizowane metody reflektometryczne) albo pomiarów/oznaczeń wykonanych wcześniej. Prosty tester ciągłości co najwyżej potwierdzi, że przewód jest lub nie jest przerwany, ale nie poda wiarygodnej długości.
- "pomiaru rezystancji żył przewodów" – rezystancja jest wielkością mierzoną liczbowo i do tego służy omomierz/multimetr w trybie Ω. Test ciągłości bywa powiązany z pomiarem małych rezystancji, ale jego celem jest kwalifikacja "jest połączenie/nie ma połączenia", a nie dokładny pomiar rezystancji żyły.
- "wyznaczania trasy przewodów" – lokalizacja trasy przewodu w ścianie, posadzce lub w wiązce przewodów wymaga lokalizatorów (nadajnik + odbiornik), sond, generatorów sygnału lub innych narzędzi. Tester ciągłości nie wskaże przebiegu przewodu – jedynie sprawdzi, czy dwa punkty są elektrycznie połączone.
Wskazówka egzaminacyjna: jeśli na ilustracji widać proste końcówki pomiarowe i sygnalizację "OK/brzęczyk", myśl o teście ciągłości. Jeśli widać zestaw nadajnik–odbiornik lub sondę do "szukania" kabla, wtedy chodzi o trasowanie/lokalizację, a nie o samą ciągłość.
