KWALIFIKACJA TLO1 - CZERWIEC 2020



PYTANIE NR 2.

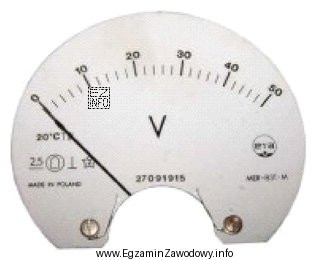

Przyrządem, którego tarczę przedstawiono na rysunku zmierzono napięcie i uzyskano wskazania 30 VDC.
Błąd bezwzględny pomiaru napięcia jest równy
Przyrządem, którego tarczę przedstawiono na rysunku zmierzono napię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Błąd bezwzględny pomiaru napięcia dla przedstawionego woltomierza można obliczyć na podstawie klasy dokładności przyrządu i zakresu pomiarowego.

Krok 1: Określenie klasy dokładności
Na podstawie zdjęcia widać, że klasa dokładności przyrządu wynosi 2,5.

Krok 2: Określenie zakresu pomiarowego
Zakres pomiarowy woltomierza to 50 V.

Krok 3: Obliczenie błędu bezwzględnego
Błąd bezwzględny = (Klasa dokładności × Zakres pomiarowy) / 100
Błąd bezwzględny = (2,5 × 50 V) / 100 = 1,25 V

Zatem błąd bezwzględny pomiaru napięcia wynosi ±1,25 V, co jest zgodne z podaną odpowiedzią.
