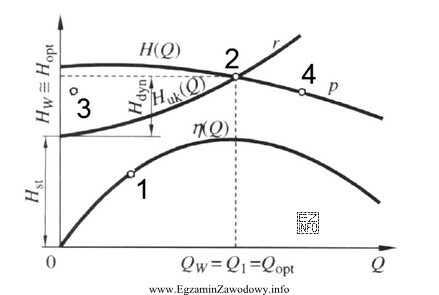

Wykres przedstawia zależność wydajności Q (przepływu) i wysokości podnoszenia H, czyli typową charakterystykę pracy pompy. W praktyce "prawidłowo pracująca pompa" to taka, która pracuje w zalecanym zakresie swojej charakterystyki: nie w punktach skrajnych, lecz w obszarze stabilnym, zapewniającym poprawne parametry tłoczenia oraz akceptowalną sprawność.
W interpretacji takich wykresów zwraca się uwagę m.in. na to, że:
- zbyt mały przepływ (bardzo małe Q) może oznaczać pracę blisko zamknięcia zaworu, zwiększone straty i ryzyko niekorzystnych zjawisk eksploatacyjnych,
- zbyt duży przepływ (bardzo duże Q) może oznaczać pracę poza zalecanym obszarem, spadek H oraz pogorszenie warunków pracy układu,
- właściwy punkt pracy zwykle leży w "środkowym" zakresie charakterystyki, który w zadaniach egzaminacyjnych odpowiada poprawnym parametrom i stabilności pracy.
W tym zadaniu cztery pompy (lub cztery punkty pomiarowe) zostały naniesione na wykres. Należy wskazać ten punkt, który odpowiada poprawnej pracy w zalecanym zakresie. Z odczytu z dołączonego wykresu wynika, że punkt spełniający te warunki ma numer 2.
Pozostałe odpowiedzi są niepoprawne, ponieważ odpowiadają punktom leżącym w obszarach typowo niezalecanych (np. zbyt blisko skrajnych wartości Q lub H) albo nieodpowiadających założeniu "prawidłowej pracy" w ujęciu eksploatacyjnym. Najczęstszy błąd na egzaminie to wybieranie punktu o najwyższej wartości jednego parametru bez uwzględnienia, że poprawność pracy ocenia się dla pary (Q,H) oraz dla obszaru stabilnego działania.
