Punkt referencyjny obrabiarki to zdefiniowany przez producenta punkt (lub pozycja osi), do którego maszyna "wraca" w trakcie procedury bazowania (referencji). Dzięki temu sterowanie może jednoznacznie ustalić położenie osi w układzie współrzędnych obrabiarki po włączeniu zasilania, po alarmie, po odłączeniu napędu albo po czynnościach serwisowych.
W praktyce uczeń powinien kojarzyć, że punkt referencyjny nie jest tym samym co:
- punkt zerowy przedmiotu (detalu) – ustawiany przez operatora w odniesieniu do mocowania i programu,
- punkt bazowy/technologiczny – wynikający z przyjętej bazy obróbkowej,
- dowolny punkt na stole – który może wyglądać "centralnie" na schemacie, ale nie pełni funkcji referencji osi.

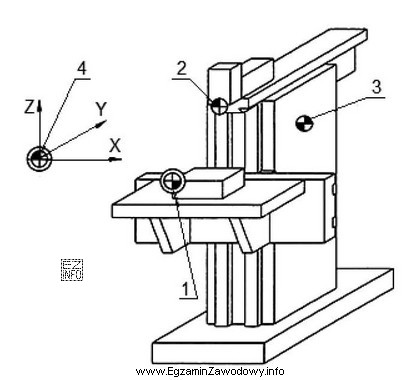

W tym zadaniu rozstrzygające jest oznaczenie na rysunku: na schemacie obrabiarki punkt referencyjny został opisany cyfrą "3". Dlatego odpowiedź "3" jest poprawna.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ wskazują inne numerowane elementy/oznaczenia na rysunku, które nie odpowiadają punktowi referencyjnemu. Typowy błąd polega na myleniu pojęć "referencja" i "zero detalu" albo na wybieraniu numeru bez sprawdzenia symbolu/legendy. Na egzaminie warto zawsze najpierw zidentyfikować, jakim symbolem oznaczono punkt referencyjny, a dopiero potem odczytać przypisaną mu cyfrę.
