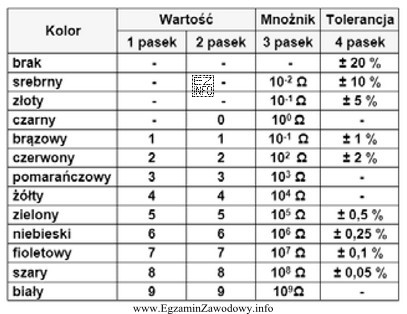

Kod barwny rezystorów pozwala odczytać wartość rezystancji oraz tolerancję na podstawie kolejnych pasków. W wariancie 4‑paskowym:
- 1. pasek = pierwsza cyfra znacząca,
- 2. pasek = druga cyfra znacząca,
- 3. pasek = mnożnik (potęga dziesięciu),
- 4. pasek = tolerancja.
Dla wartości 1,2 kΩ najpierw sprowadzamy ją do omów: 1,2 kΩ = 1200 Ω. Liczba 1200 może być zapisana jako 12 × 100. Oznacza to, że dwie cyfry znaczące to "1" i "2", a mnożnik wynosi "×100".
Kolory odpowiadające cyfrom to: 1 = brązowy, 2 = czerwony. Mnożnik ×100 odpowiada barwie czerwonej (bo 102). Pozostaje tolerancja: dla 2% stosuje się pasek czerwony. Zatem poprawny zapis to: brązowy, czerwony, czerwony, czerwony.
Dlaczego pozostałe odpowiedzi są błędne?
- brązowy, brązowy, czerwony, czerwony daje cyfry 1 i 1, czyli 11×100=1100 Ω (1,1 kΩ), więc nie zgadza się z 1,2 kΩ.
- brązowy, czerwony, czerwony, złoty ma poprawną wartość 12×100=1200 Ω, ale złoty pasek oznacza inną tolerancję niż 2%, więc nie spełnia warunku zadania.
- czerwony, brązowy, czerwony, czerwony daje cyfry 2 i 1, czyli 21×100=2100 Ω (2,1 kΩ), więc wartość jest inna.
W praktyce na egzaminie warto: (1) rozpoznać pasek tolerancji (zwykle jest ostatni i bywa oddzielony większą przerwą), (2) zamienić kΩ na Ω, (3) sprawdzić, czy dwie cyfry i mnożnik dają dokładnie żądaną wartość.
