KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - STYCZEŃ 2012

PYTANIE NR 32.

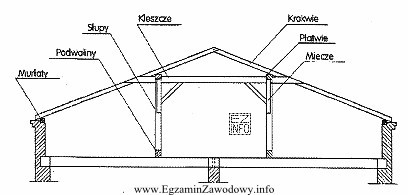

Rysunek przedstawia dach płatwiowo-kleszczowy. Wiedząc, że elementy konstrukcyjne wiązara dachowego rozbiera się w kolejności odwrotnej do montażu, to elementami zdejmowanym w pierwszej kolejności przy rozbiórce, są
Ilustracja przedstawia przekrój przez konstrukcję dachową płatwiowo-kleszczową, typową dla budownictwa.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozbiórkę prowadzi się w kolejności odwrotnej do montażu, czyli najpierw usuwa się elementy montowane jako ostatnie i najbardziej "zewnętrzne". W więźbie płatwiowo-kleszczowej do takich elementów należą krokwie, które tworzą połać dachu i opierają się na płatwiach.

Pełne wyjaśnienie:

W zadaniu kluczowa jest zasada: elementy rozbiera się w kolejności odwrotnej do montażu. Oznacza to, że na początku usuwa się te części, które podczas wykonywania konstrukcji były zakładane na końcu oraz są "najbliżej pokrycia" i połaci.

Krokwie są podstawowym elementem nośnym połaci dachu. W typowej więźbie płatwiowo-kleszczowej krokwie opierają się na elementach pośrednich (np. płatwiach) i dopiero na nich układa się dalsze warstwy dachu. Z tego powodu, przy zachowaniu zasady odwrócenia kolejności, to krokwie będą zdejmowane jako jedne z pierwszych elementów konstrukcyjnych wiązara.

  • Dlaczego nie "kleszcze"? Kleszcze pełnią funkcję usztywniającą i ściągającą, spinając elementy (np. w rejonie słupów). Zwykle nie są elementem "zewnętrznym" połaci, więc ich demontaż na samym początku mógłby pogorszyć stateczność układu.
  • Dlaczego nie "słupy"? Słupy są elementami podpierającymi płatwie i przenoszącymi obciążenia w dół konstrukcji. Demontaż podpór zbyt wcześnie jest typowym błędem logicznym, bo może doprowadzić do niekontrolowanego osiadania lub utraty podparcia dla innych elementów.
  • Dlaczego nie "płatwie"? Płatwie stanowią podpory dla krokwi. Skoro krokwie opierają się na płatwiach, to w porządku "odwrotnym do montażu" najpierw należy zdjąć element opierający się (krokwie), a dopiero później element podpierający (płatwie), aby zachować przewidywalność pracy konstrukcji podczas demontażu.

Na egzaminie warto pamiętać prostą regułę: najpierw usuwa się elementy położone najwyżej i te, które "leżą na innych", a dopiero potem podpory i usztywnienia. To pomaga rozwiązać podobne pytania nawet wtedy, gdy nie pamięta się dokładnego schematu danej więźby.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To rodzaj więźby dachowej, w której krokwie są podparte płatwiami, a układ jest usztywniany m.in. kleszczami i elementami podpierającymi (np. słupami). Nazwy wynikają z obecności płatwi oraz kleszczy jako charakterystycznych części konstrukcji.
Wiązar może obejmować m.in. krokwie, płatwie, słupy, kleszcze oraz inne elementy usztywniające. Dokładny zestaw zależy od typu więźby, rozpiętości dachu i przyjętego rozwiązania konstrukcyjnego.
Ponieważ odwrócona kolejność ogranicza ryzyko utraty podparcia i stateczności. Najpierw usuwa się elementy, które były dokładane na końcu i opierają się na innych, a dopiero później podpory i usztywnienia, by uniknąć nagłych przemieszczeń.
Krokwie to skośne elementy tworzące połać dachu. Na rysunku zwykle biegną od okapu w kierunku kalenicy i stanowią podstawę dla łat, kontrłat i pokrycia. Najczęściej jest ich wiele w równych odstępach.
Usunięcie podpór zbyt wcześnie może spowodować utratę podparcia dla krokwi i innych elementów. Skutkiem mogą być niekontrolowane ugięcia, osiadanie, a nawet miejscowe zawalenie. Dlatego podpory usuwa się dopiero po zdjęciu elementów na nich opartych.
Kleszcze działają jako elementy spinające i usztywniające, ograniczając przemieszczenia i poprawiając stateczność układu. Często współpracują ze słupami i płatwiami. Nie są zwykle "zewnętrzną" częścią połaci, więc rzadko usuwa się je jako pierwsze.
Najczęstszy błąd to wybieranie elementów "na dole" jako pierwszych, bo wydają się podstawą konstrukcji. Drugi błąd to ignorowanie zasady odwrotności do montażu. Pomaga myślenie zależnościami: najpierw element oparty, potem podpierający.
Tak, szczegóły mogą się różnić, ale ogólna zasada pozostaje podobna: najpierw usuwa się elementy montowane jako ostatnie i te, które nie pełnią kluczowej roli podporowej dla pozostałych. Zawsze trzeba uwzględnić stateczność w trakcie prac.
Rozbiórkę wykonuje się np. przy przebudowie dachu, wymianie zniszczonych elementów, zmianie geometrii połaci albo przy rozbiórce całego obiektu. W praktyce wymaga to planu prac, zabezpieczeń i kontroli stateczności na każdym etapie.
Warto ćwiczyć na rysunkach: nazywać elementy i wskazywać ich funkcję (co podpiera, co jest podparte, co usztywnia). Pomaga też układanie krótkich "łańcuchów zależności" typu: krokwie opierają się na płatwiach, więc przy demontażu krokwie schodzą wcześniej.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że rozbiórkę prowadzi się w kolejności odwrotnej do montażu, czyli najpierw usuwa się elementy montowane jako ostatnie i najbardziej "zewnętrzne".

Materiały:

  • Materiały dydaktyczne z zakresu konstrukcji drewnianych i więźb dachowych (rysunki i nazewnictwo elementów)
  • Instrukcje BHP dotyczące robót rozbiórkowych i prac na wysokości (zasady ogólne)
  • Zadania treningowe z rozpoznawania elementów więźby na schematach i przekrojach
