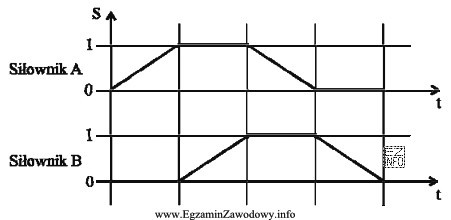

Diagram krokowy (czasowy) pokazuje stan siłownika w kolejnych krokach czasu. Oś pionowa S ma poziomy: 0 = tłoczysko wsunięte oraz 1 = tłoczysko wysunięte. Oś pozioma t dzieli przebieg na kroki.
Klucz interpretacji jest prosty:
- linia ukośna oznacza ruch (zmianę stanu z 0 na 1 lub z 1 na 0),
- linia pozioma oznacza postój, czyli utrzymanie danego położenia w całym kroku.
W treści podano, że tłoczyska obu siłowników są wysunięte (A=1 i B=1). Z opisu przebiegów wynika, że taki stan występuje pod koniec kroku 2 i utrzymuje się w kroku 3. Właśnie dlatego, gdy przechodzimy do "następnego kroku", trzeba sprawdzić, co dzieje się z siłownikiem B w kroku 3.
W kroku 3 dla siłownika B przebieg jest linią poziomą na poziomie 1. To oznacza, że siłownik B nie wykonuje ruchu i utrzymuje wysunięcie. Poprawna jest więc odpowiedź: "pozostanie wysunięte".
Pozostałe odpowiedzi są błędne z typowych powodów:
- "wsunie się" – wsuwanie B (zmiana 1→0) następuje dopiero wtedy, gdy na wykresie pojawi się linia ukośna w dół; tutaj jest postój na 1.
- "pozostanie wsunięte" – jest sprzeczne z warunkiem startowym zadania (skoro B jest wysunięty, nie może "pozostać wsunięty" w następnym kroku).
- "wysunie się" – wysuwanie to zmiana 0→1; w kolejnym kroku B już jest na poziomie 1 i nie ma narastania.
Wskazówka egzaminacyjna: jeśli w treści jest "następny krok", patrz na kolejny przedział czasu, a nie na "kolejny ruch" danego siłownika.
