SFC (Sequential Function Chart) opisuje sterowanie sekwencyjne jako kroki (stany aktywne) połączone tranzycjami (przejściami), które są wykonywane po spełnieniu określonych warunków. Kluczowe w takich zadaniach jest rozpoznanie, czy schemat przewiduje wybór jednej gałęzi czy uruchomienie wielu gałęzi jednocześnie.

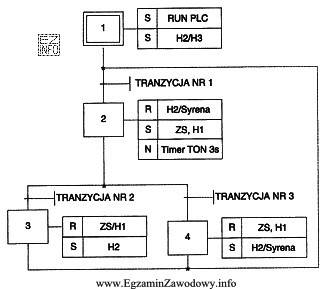

Stwierdzenie "kroki 3 i 4 są wykonywane rozłącznie" odpowiada sytuacji, w której schemat wprowadza rozgałęzienie alternatywne (czasem nazywane selekcyjnym): aktywacja przechodzi do jednej z gałęzi, a pozostałe gałęzie nie stają się aktywne. Wtedy kroki 3 i 4 nie mogą być aktywne w tym samym czasie – z definicji wykonuje się tylko jeden z nich w danym przebiegu sekwencji.
Dlaczego pozostałe odpowiedzi są błędne w takim układzie:
- "kroki 3 i 4 są wykonywane równocześnie" opisuje rozgałęzienie równoległe, gdzie po podziale sekwencji aktywowanych jest kilka ścieżek, a następnie często następuje synchronizacja (złączenie równoległe). Jeśli schemat jest alternatywny, równoczesność nie zachodzi.
- "krok 3 jest realizowany bezpośrednio przed krokiem 4" sugeruje wykonanie szeregowe (3 → tranzycja → 4) w jednej ścieżce. W rozgałęzieniu alternatywnym kroki są w różnych gałęziach, więc nie ma relacji "bezpośrednio przed" między nimi.
- "krok 4 jest realizowany bezpośrednio przed krokiem 3" to analogiczny błąd, tylko z odwróconą kolejnością.
Wskazówka egzaminacyjna: nie oceniaj relacji na podstawie samej numeracji kroków. Zawsze sprawdzaj, czy w schemacie występuje podział na gałęzie alternatywne (wybór) czy równoległe (współbieżność), oraz jak wygląda złączenie gałęzi.
