KWALIFIKACJA ELM6 - STYCZEŃ 2021



PYTANIE NR 15.

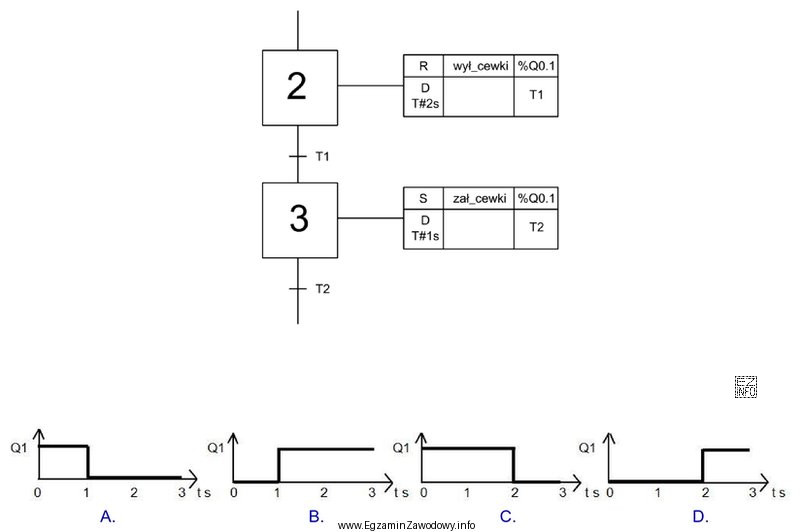

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.
Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując graf sekwencji, w kroku 2 aktywowane jest wyjście R (reset) cewki, co powoduje wyłączenie Q1. W kroku 3 aktywowane jest wyjście S (set) cewki, co powoduje włączenie Q1. Zgodnie z tym przebiegiem, sygnał na wyjściu Q1 będzie wyłączony (0) w kroku 2 i włączony (1) w kroku 3, co odpowiada przebiegowi sygnału przedstawionemu na wykresie D.
