KWALIFIKACJA MEC3 - PAŹDZIERNIK 2016



PYTANIE NR 17.

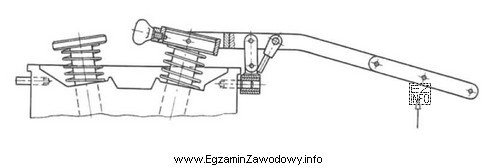

Rysunek przedstawia montaż
Ilustracja przedstawia schemat montażu sprężyny naciskowej, co jest związane z kwalifikacją zawodową TECHNIK MECHANIK -
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sprężyna naciskowa pracuje na ściskanie i w montażu jest osadzana tak, by przy obciążeniu skracała się między punktami podparcia. Sprężyna naciągowa działa na rozciąganie i ma zwykle charakterystyczne zakończenia (haki/oczka). Ślimacznica i połączenie skurczowe to inne elementy/typy połączeń, nie "montaż sprężyny".

Pełne wyjaśnienie:

W tym typie zadania rozpoznajesz na rysunku, jaki element jest montowany. Poprawna odpowiedź wskazuje na sprężynę naciskową, czyli sprężynę, której podstawową funkcją jest praca na ściskanie. W praktyce montażowej oznacza to, że sprężyna jest umieszczona pomiędzy dwoma powierzchniami/gniazdami tak, aby pod wpływem siły docisku ulegała skróceniu i wytwarzała siłę powrotną.

Dlaczego pozostałe odpowiedzi nie pasują do takiego montażu?

  • "ślimacznicy" – ślimacznica jest kołem współpracującym ze ślimakiem w przekładni ślimakowej. Nawet jeśli na rysunku występują elementy przekładni, to montaż ślimacznicy ma inne cechy (osadzenie na wale, piasta, połączenie z wałem), a nie typowe przedstawienie sprężyny.
  • "sprężyny naciągowej" – sprężyna naciągowa jest przeznaczona do pracy na rozciąganie i często ma zakończenia umożliwiające zaczepienie (np. hak, ucho). Jej montaż polega na zamocowaniu końców i wstępnym napięciu, a nie na "ściśnięciu" między oporami.
  • "połączenia skurczowego" – to sposób łączenia elementów (zwykle wał–piasta) przez różnicę temperatur i uzyskanie pasowania po wyrównaniu temperatur. Na rysunkach montażowych może być sygnalizowane jako osadzenie z pasowaniem, ale nie jest to element sprężysty ani montaż sprężyny.

Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawiają się dwie sprężyny (naciskowa i naciągowa), najpierw ustal, czy element na rysunku ma pracować na ściskanie czy na rozciąganie. Następnie zwróć uwagę na sposób podparcia/zaczepienia końców – to zwykle najszybciej odróżnia oba typy w zadaniach MEC.3.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest sprężyna naciskowa i jak pracuje?
Sprężyna naciskowa to sprężyna, która przenosi obciążenie podczas ściskania. Pod wpływem siły jej długość maleje, a po odciążeniu wraca do długości początkowej. W montażu zwykle znajduje się między dwiema powierzchniami oporowymi (gniazdami), które ją dociskają.
Co odróżnia sprężynę naciągową od naciskowej na rysunku?
Sprężyna naciągowa pracuje na rozciąganie i często ma zakończenia do zaczepu (hak, ucho, oczko). Sprężyna naciskowa pracuje na ściskanie i zwykle opiera się końcami o powierzchnie. Na egzaminie patrz na sposób mocowania końców i kierunek działania siły.
Dlaczego ślimacznica nie jest "montażem sprężyny"?
Ślimacznica to element przekładni ślimakowej (koło współpracujące ze ślimakiem). Jej montaż dotyczy osadzenia koła na wale lub w obudowie, a nie elementu sprężystego. Jeśli na rysunku widać zwoje sprężyny i jej oparcie, odpowiedź związana z przekładnią zwykle jest dystraktorem.
Co to jest połączenie skurczowe w montażu maszyn?
Połączenie skurczowe to sposób osadzenia elementów (np. piasty na wale) wykorzystujący zmianę temperatury i wynikające z niej zmiany wymiarów. Element nagrzewa się lub chłodzi, montuje na drugiej części, a po wyrównaniu temperatur uzyskuje się ciasne pasowanie. To nie jest element typu sprężyna.
Jakie błędy najczęściej popełnia się przy rozróżnianiu sprężyn?
Najczęstszy błąd to wybór na podstawie samego "wyglądu zwojów" bez analizy kierunku pracy (ściskanie vs rozciąganie). Drugi błąd to ignorowanie zakończeń: sprężyny naciągowe zwykle mają elementy zaczepowe. Warto też nie mylić sprężyn z innymi częściami o kształcie walcowym.
Kiedy w praktyce stosuje się sprężyny naciskowe?
Sprężyny naciskowe stosuje się tam, gdzie potrzebny jest docisk lub powrót elementu po zwolnieniu siły: w dociskach, zaworach, mechanizmach zatrzaskowych, sprzęgłach, amortyzacji drgań czy kompensacji luzów. Mechanik-monter spotyka je często podczas montażu podzespołów i regulacji.
Jak sprawdzić poprawność montażu sprężyny naciskowej?
Sprawdź, czy sprężyna ma stabilne podparcie na obu końcach, nie ociera o sąsiednie elementy i jest ustawiona osiowo. Oceń, czy w stanie roboczym jest ściskana (a nie rozciągana) oraz czy skok pracy nie powoduje trwałego odkształcenia. W praktyce ważne są też gniazda i prowadzenie sprężyny.
Dlaczego w pytaniach egzaminacyjnych miesza się sprężyny i połączenia skurczowe?
To typowy zabieg testowy: dystraktory mają sprawdzić, czy zdający odróżnia element (sprężyna) od metody łączenia (połączenie skurczowe). Jeśli widzisz na rysunku sprężynę, wybieraj odpowiedź opisującą sprężynę, a nie technologię pasowania czy część przekładni.
Jak uczyć się rozpoznawania elementów na rysunkach MEC.3?
Ćwicz na rysunkach złożeniowych: najpierw identyfikuj kształty charakterystyczne (zwoje sprężyny, zęby koła), potem sprawdzaj sposób osadzenia i współpracę z sąsiednimi częściami. Pomaga tworzenie własnych fiszek: nazwa elementu + cecha rozpoznawcza + typowe zastosowanie w montażu.
Czy bez rysunku da się rozwiązać takie pytanie pewnie?
Zwykle nie, bo to zadanie jest oparte na identyfikacji wizualnej montowanego elementu. Sama treść "Rysunek przedstawia montaż…" nie opisuje cech konstrukcji. Na egzaminie zawsze analizuj rysunek: kierunek działania sił, punkty podparcia/zaczepu i elementy współpracujące z montowanym podzespołem.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Sprężyna naciskowa pracuje na ściskanie i w montażu jest osadzana tak, by przy obciążeniu skracała się między punktami podparcia."

Materiały:

  • Podręczniki/kompendia z działu: Elementy maszyn (sprężyny, połączenia)
  • Tablice i karty katalogowe sprężyn (naciskowe i naciągowe) z opisem zakończeń
  • Zadania z rysunku technicznego: rozpoznawanie części na rysunkach złożeniowych
