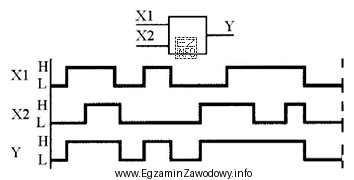

Bramka OR (alternatywa logiczna) realizuje regułę: wyjście ma stan logiczny 1, jeżeli co najmniej jedno z wejść ma stan 1. W praktyce, analizując przebiegi czasowe, należy dla kolejnych przedziałów czasu sprawdzić pary stanów na wejściach i porównać je ze stanem na wyjściu.
Najbardziej charakterystyczna cecha OR jest taka, że wyjście jest w stanie 0 wyłącznie w sytuacji, gdy oba wejścia są w stanie 0 w tym samym czasie. Gdy tylko jedno wejście przechodzi na 1 (lub oba są 1), wyjście powinno być 1. To pozwala odróżnić OR od innych bramek przedstawionych w odpowiedziach.
- "AND" byłoby poprawne, gdyby wyjście było 1 tylko w tych fragmentach, w których oba wejścia jednocześnie mają 1. Jeśli na rysunku wyjście przyjmuje 1 także wtedy, gdy tylko jedno wejście jest 1, to nie jest to AND.
- "NOT" to negator – ma jedno wejście, a wyjście jest odwróceniem stanu wejścia. W zadaniu mowa o sygnałach wejściowych (liczba mnoga) oraz o bramkach dwuargumentowych wśród dystraktorów, więc interpretacja jako NOT nie pasuje do typowego układu z dwoma wejściami.
- "NOR" jest negacją OR: daje 1 tylko wtedy, gdy oba wejścia są 0, a w pozostałych przypadkach daje 0. Typowy błąd polega na przeoczeniu inwersji na wyjściu; dlatego zawsze warto sprawdzić, czy wyjście jest "odwrotne" względem OR.
Wskazówka egzaminacyjna: przy rozpoznawaniu bramki z przebiegów wybierz 2–3 momenty, w których wejścia mają różne kombinacje (00, 01/10, 11) i sprawdź, czy wyjście zachowuje się zgodnie z tabelą prawdy danej bramki.
