KWALIFIKACJA TLO1 - CZERWIEC 2017

Wyjaśnienie poprawnej odpowiedzi:

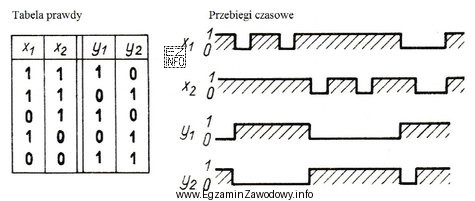

Tabela prawdy i przebiegi czasowe przedstawione na zdjęciu wskazują na działanie typowe dla przerzutnika. Przerzutnik to układ cyfrowy, który zmienia swoje stany na podstawie wejść i poprzednich stanów. W tabeli prawdy obserwujemy, że wyjścia y1 i y2 zależą od kombinacji wejść x1 i x2 oraz poprzednich stanów tych wyjść, co jest charakterystyczne dla przerzutników. Przebiegi czasowe pokazują, jak zmieniają się stany wyjść w odpowiedzi na zmiany stanów wejść, co dodatkowo potwierdza, że mamy do czynienia z przerzutnikiem.
