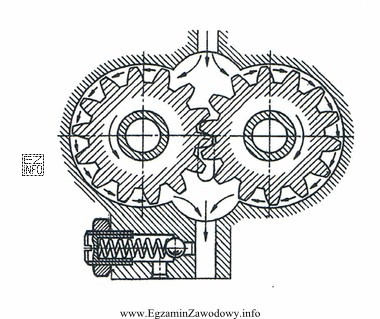

Pompa zębata o zazębieniu zewnętrznym jest pompą wyporową, w której dwa koła zębate o uzębieniu zewnętrznym zazębiają się ze sobą, a obrót kół powoduje przenoszenie cieczy w przestrzeniach międzyzębnych od strony ssawnej do tłocznej. Na przekroju takiej pompy typowo rozpoznaje się:
- obecność dwóch jednakowych kół zębatych zazębiających się na zewnątrz,
- korpus z wydzielonymi komorami/kanalikami przepływu,
- króćce lub kanały odpowiadające stronie ssawnej i tłocznej.
Dlatego poprawna jest odpowiedź: pompy zębatej o zazębieniu zewnętrznym.
Dlaczego pozostałe odpowiedzi są błędne?
- Pompa zębata o zazębieniu wewnętrznym ma inną geometrię: zwykle widać koło zębate współpracujące z wieńcem (pierścieniem) o uzębieniu wewnętrznym, a nie dwie jednakowe zębatki o zazębieniu zewnętrznym.
- Przekładnia zębata o zazębieniu zewnętrznym również ma dwa koła zębate, ale jej celem jest przeniesienie momentu, nie tłoczenie cieczy. W przekroju przekładni nie oczekuje się typowych dla pompy elementów kierujących przepływem (komory ssania/tłoczenia, kanały robocze).
- Przekładnia zębata o zazębieniu wewnętrznym rozpoznawana jest po zazębieniu wewnętrznym (koło współpracuje z wieńcem zębatym), co nie odpowiada budowie pompy o zazębieniu zewnętrznym.
Wskazówka egzaminacyjna: gdy na rysunku widzisz koła zębate, najpierw ustal typ zazębienia (zewnętrzne/wewnętrzne), a potem sprawdź, czy rysunek pokazuje elementy typowe dla układu przepływu cieczy (pompa), czy tylko elementy przeniesienia napędu (przekładnia).
