Reflektometr OTDR (optyczny reflektometr w dziedzinie czasu) jest przyrządem przeznaczonym do diagnostyki światłowodów. W praktyce wysyła do włókna krótki impuls światła, a następnie mierzy sygnał powracający do urządzenia (głównie rozpraszanie wsteczne oraz odbicia od nieciągłości). Na tej podstawie tworzy się "ślad" pozwalający ocenić stan toru oraz zlokalizować zdarzenia w funkcji odległości.
Odpowiedź "reflektometru OTDR." jest poprawna, ponieważ tylko OTDR łączy w sobie cechy: impulsowe źródło optyczne, tor detekcji sygnału powrotnego oraz analizę w czasie (co po przeliczeniu odpowiada odległości w światłowodzie). To typowe narzędzie serwisowe w utrzymaniu i odbiorach sieci światłowodowych.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "reflektometru TDR." – TDR to reflektometr w dziedzinie czasu, ale stosowany do linii elektrycznych (np. par miedzianych, koncentryków). Zasada jest podobna (impuls i analiza odbić), jednak medium i interfejs pomiarowy są inne niż w światłowodzie.
- "miernika mocy optycznej." – miernik mocy podaje bieżącą wartość mocy na wejściu (np. w dBm), ale nie analizuje odbić w funkcji odległości i nie lokalizuje zdarzeń na trasie.
- "miernika tłumienia optycznego." – pomiar tłumienia zwykle wymaga zestawu źródło + miernik (porównanie poziomów), daje wynik całkowitego tłumienia odcinka, lecz nie pokazuje rozkładu strat i odbić wzdłuż toru.

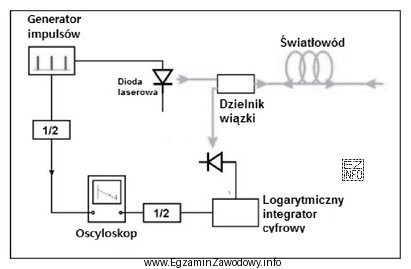

Wskazówka egzaminacyjna: jeśli na schemacie/rysunku widać blok impulsowego źródła optycznego oraz tor odbiorczy analizujący sygnał powrotny (często z elementami czasowego próbkowania), to najbardziej pasuje reflektometr OTDR, a nie proste mierniki mocy lub tłumienia.
